Hvad er en absolut tryksensor?

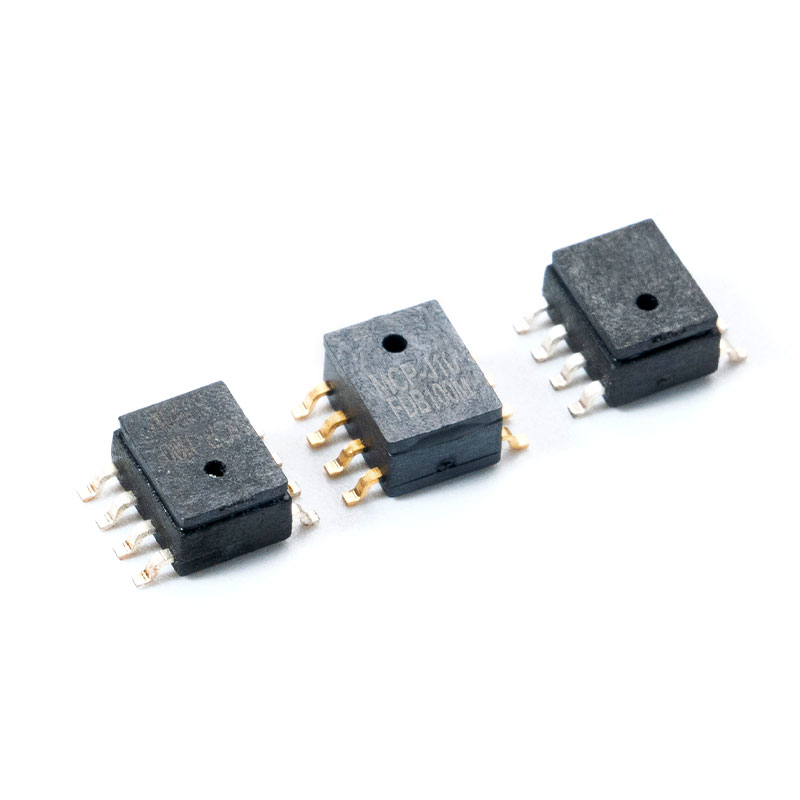

An absolut tryksensor er en transducer, der måler tryk i forhold til et perfekt vakuum (0 Pa), snarere end i forhold til atmosfærisk eller ethvert andet referencetryk. Dette gør det fundamentalt forskelligt fra måle- eller differentialsensorer og unikt velegnet til applikationer, hvor atmosfæriske udsving ville introducere uacceptable målefejl. Fra luft- og rumfartshøjdemåling til industrielle HVAC-systemer, absolut tryksensorer er en hjørnesten i præcisionsmålingsteknik.

Denne vejledning dækker alt, hvad ingeniører, indkøbsspecialister og systemintegratorer har brug for at vide – fra driftsprincipper og sammenligningsdata til applikationsspecifikke udvælgelseskriterier og billige implementeringsmuligheder.

1. Hvordan virker en absolut tryksensor?

1.1 Grundlæggende arbejdsprincip

An absolut tryksensor indeholder et forseglet referencekammer evakueret til næsten perfekt vakuum (typisk <10⁻³ Pa). En følemembran - almindeligvis lavet af silicium, rustfrit stål eller keramik - afbøjes som reaktion på procestrykket på den ene side. Denne mekaniske afbøjning konverteres til et elektrisk signal ved hjælp af en af flere transduktionsmetoder:

• Piezoresistiv : Trækmålere på membranen ændrer modstand proportionalt med afbøjning. Mest almindeligt i MEMS-baserede sensorer på grund af høj følsomhed og lave omkostninger.
• Kapacitiv : Afbøjning ændrer kapacitansen mellem membranen og en fast elektrode. Tilbyder fremragende langtidsstabilitet og lav temperaturdrift.
• Piezoelektrisk : Genererer en ladning under dynamisk tryk. Bedst egnet til hurtige transiente målinger, ikke statisk tryk.
• Resonant : Tryk ændrer resonansfrekvensen af et vibrerende element. Høj nøjagtighed men højere omkostninger.

Outputtet konditioneres derefter gennem indbyggede ASIC-kredsløb, der giver temperaturkompensation, nul offset-korrektion og signalforstærkning – hvilket producerer en kalibreret analog (0–5 V, 4–20 mA) eller digital (I²C, SPI) udgang.

1.2 Absolut vs Gauge vs Differential — Nøgleforskelle

Forståelse af skelnen mellem sensortyper er afgørende for korrekt systemdesign. Mens målesensorer måler trykket i forhold til den omgivende atmosfære, og differentialsensorer sammenligner to procestryk, en absolut tryksensor vs gauge pressure sensor sammenligning afslører en grundlæggende referencepunktforskel, der påvirker målenøjagtigheden i miljøer med variabel højde eller variabelt klima.

1.3 Hvorfor vakuumreference betyder noget

Det forseglede vakuumreferencekammer er det, der gør absolut måling mulig. I modsætning til målesensorer, der bruger en udluftningsport, der er åben mod atmosfæren, en absolut tryksensor er immun over for barometrisk drift, højdevariation og sæsonbestemte atmosfæriske ændringer. Dette er ikke til forhandling i applikationer som flyhøjdemåling, hvor en trykfejl på 1 hPa i højden kan oversættes til en højdefejl på ~8,5 m - en kritisk sikkerhedsmargin i kontrolleret luftrum.

I medicinske ventilatorer og infusionspumper sikrer absolut trykmåling, at lægemiddeltilførsel og respiratorisk støtte forbliver upåvirket af hospitalets stigning eller ændringer i det omgivende tryk under transport.

2. Absolut tryksensor vs gauge tryksensor — dyb sammenligning

2.1 Side-by-side specifikation sammenligning

Ved vurdering af en absolut tryksensor vs gauge pressure sensor , skal ingeniører overveje ikke kun referencepunktet, men også hvordan hver type klarer sig på tværs af vigtige metrologiparametre. Tabellen nedenfor opsummerer typiske databladsspecifikationer for sammenlignelige MEMS-baserede enheder i området 0–10 bar:

2.2 Hvornår skal man vælge absolut over måler

Vælg en absolut tryksensor når:

• Applikationen fungerer i forskellige højder eller steder med forskellige barometriske tryk (f.eks. mobilt udstyr, fly, droner).
• Målesporbarhed til en absolut standard (SI-enhed: Pascal) er påkrævet for at overholde lovgivningen - almindeligt inden for medicinsk og rumfartscertificering.
• Vakuumovervågning eller subatmosfærisk proceskontrol er nødvendig (f.eks. halvlederfremstilling, frysetørring).
• Langsigtet datalogning kræver en stabil, afdriftsfri baseline, der ikke påvirkes af daglige vejrændringer.

Målesensorer forbliver det foretrukne valg i hydrauliske og pneumatiske systemer med lukket sløjfe, hvor det relative tryk til atmosfæren er den relevante tekniske størrelse (f.eks. dækpumpe, kedeltryk).

2.3 Almindelige misforståelser

• Misforståelse: "Absolut sensorer læser 0 ved omgivende." – Det gør de ikke. Ved havoverfladen læser en absolut sensor ~101.325 kPa. Kun en målersensor viser 0 ved omgivelsestemperatur.
• Misforståelse: "Absolutte sensorer er altid mere nøjagtige." — Nøjagtighed afhænger af designet og kalibreringen, ikke referencetypen. Målesensorer kan opnå samme eller bedre nøjagtighed for relative målinger.
• Misforståelse: "Du kan konvertere en målersensor til absolut ved at tilføje atmosfærisk tryk." — Dette virker kun, hvis atmosfærisk tryk er kendt og stabilt, hvilket besejrer formålet i mobile eller højhøjdeapplikationer.

3. Nøgleapplikationer efter branche

3.1 Absoluttrykssensor til højdemålerapplikationer

Den absolut tryksensor for altimeter applications er en af de mest teknisk krævende use cases. Flyhøjdemålere er afhængige af Iternational Standard Atmosphere (ISA)-modellen, som definerer et forudsigeligt tryk-højdeforhold: trykket falder med ca. 1,2 hPa pr. 10 m stigning i højden ved havoverfladen.

For certificeret flyelektronik skal sensorer opfylde DO-160G miljøstandarder og RTCA/DO-178C softwaresikkerhedsniveauer. Nøglespecifikationer omfatter:

• Trykområde: 10-110 kPa (dækker højder fra -500 m til ~30.000 m)
• Opløsning: <1 Pa (svarende til ~8 cm højdeopløsning)
• Temperaturkompensation: -55°C til 85°C
• Stød- og vibrationsmodstand iht. MIL-STD-810

Droner og UAV'er i forbrugerkvalitet bruger MEMS-barometriske sensorer til lavere omkostninger (f.eks. 24-bit opløsning, I²C-grænseflade), der stadig opnår <±1 m højdenøjagtighed under rolige forhold, tilstrækkeligt til automatiseret flykontrol og return-to-home-funktioner.

3.2 Absoluttrykssensor til HVAC-systemer

In absolut tryksensor for HVAC systems , er den primære rolle at overvåge kølemiddeltrykket i kompressorkredsløb, luftbehandlingsenhed (AHU) forsynings- og returplenum og bygningsautomatiseringssystemer (BAS). I modsætning til overvågning af filterdifferenstryk (som bruger differenssensorer), kræver styring af kølemiddelkredsløb absolut tryk for at beregne kølemiddeloverhedning og underkøling nøjagtigt ved hjælp af tryk-enthalpi (P-H) diagrammer.

3.3 Medicinsk udstyr

Medicinsk kvalitet absolut tryksensorer er indbygget i ventilatorer, anæstesimaskiner, infusionspumper, blodtryksmålere og dialyseudstyr. Lovmæssige krav (IEC 60601-1, ISO 80601) kræver biokompatibilitet for væskekontaktmaterialer, elektromagnetisk kompatibilitet (EMC) og streng kalibreringssporbarhed.

Vigtige medicinske sensoregenskaber:

• Nøjagtighed: ±0,1 % FS eller bedre, med NIST-sporbar kalibrering
• Langtidsdrift: <±0,05 % FS/år
• Mediekompatibilitet: saltvand, ilt, anæstetiske gasblandinger
• Output: Digital (I²C/SPI) med indbygget temperaturkompensation foretrukket til moderne indlejrede arkitekturer

3.4 Bilsystemer

Automotive applikationer af absolut tryksensorer omfatter manifold absolut tryk (MAP) sensorer, dæktryksovervågningssystemer (TPMS, selvom disse typisk er gauge), turboladerens boosttryk og brændstoftankens damptryk. MAP-sensorer er afgørende for beregninger af motorstyringsenhedens (ECU) brændstofindsprøjtning og tændingstidspunkt. De skal overleve AEC-Q100 Grade 1-kvalifikation (−40°C til 125°C), høje vibrationer og udsættelse for brændstofdampe.

• Driftsområde: 10–400 kPa absolut (dækker tomgangsvakuum gennem maksimal boost)
• Udgang: Ratiometrisk analog (0,5–4,5 V) eller SENT digital protokol
• Svartid: <1 ms for dynamiske motorhændelser

3.5 Lavpris absolut tryksensor til Arduino-projekter

Den rise of open-source hardware has created strong demand for a lavpris absolut tryksensor Arduino -kompatibel løsning. Disse sensorer - typisk MEMS barometriske enheder med I²C eller SPI output - muliggør vejrstationer, højdeloggere, indendørs navigation og droneprojekter til minimale omkostninger.

Populære MEMS absolutte barometriske sensorer, der bruges i Arduino-økosystemer tilbyder:

• Trykområde: 300-1100 hPa (dækker højder fra -500 m til ~9.000 m)
• Interface: I²C (400 kHz hurtig tilstand) eller SPI
• Opløsning: 24-bit ADC, <0,18 Pa opløsning i ultrahøj opløsning
• Forsyningsspænding: 1,8–5 V (3,3 V logikkompatibel)
• Pakke: LGA-8, QFN eller breakout-modul til prototyping
• Strømforbrug: <1 µA i dvaletilstand (kritisk for batteridrevne IoT-noder)

4. Sådan vælger du den rigtige absoluttrykssensor

4.1 Nøglespecifikationer, der skal evalueres

At vælge den rigtige absolut tryksensor kræver systematisk evaluering på tværs af flere specifikationsdimensioner. Ingeniører bør undgå overspecificering (hvilket driver omkostningerne) og underspecificering (hvilket forårsager feltfejl).

4.2 Udvælgelseskriterier for Arduino og indlejrede systemer

For en lavpris absolut tryksensor Arduino eller indlejret mikrocontroller-applikation, skifter prioritet til grænsefladekompatibilitet, strømforbrug og formfaktor. Overvej:

• Interface spændingsniveauer : Sørg for, at I²C/SPI logiske niveauer matcher din MCU (3,3 V eller 5 V). Mange MEMS-sensorer er 3,3 V native; brug niveauskiftere, hvis du tilslutter til 5 V Arduino Uno.
• Bibliotek support : Bekræftet, at Arduino-bibliotekets tilgængelighed reducerer udviklingstiden drastisk.
• On-chip temperaturføler : De fleste MEMS barometriske sensorer inkluderer en integreret temperatursensor til kompensation og dobbeltfunktionsovervågning.
• Sampling rate : For vejrstationer er 1 Hz tilstrækkeligt. For højdehold i UAV'er er 25-100 Hz nødvendig.
• Dvale- og standbytilstand : Vigtigt for batteridrevne applikationer, der målretter mange års drift på møntceller eller små LiPo-pakker.

4.3 Afvejninger mellem pris og ydeevne

Den cost of an absolut tryksensor vægte med nøjagtighed, certificeringer, mediekompatibilitet og emballage. At forstå disse afvejninger hjælper indkøbsteams og systemarkitekter med at balancere budget med tekniske krav.

5. Om MemsTech — Din betroede MEMS-tryksensorpartner

5.1 Grundlagt i Wuxi, bygget til innovation

Grundlagt i 2011 og beliggende i Wuxi National Hi-tech District - Kinas knudepunkt for IoT-innovation - MemsTech er en virksomhed, der er specialiseret i forskning og udvikling, produktion og salg af MEMS-tryksensorer. Wuxi National Hi-tech District har etableret sig som et af Asiens førende økosystemer til fremstilling af halvledere og MEMS, hvilket giver MemsTech adgang til avancerede fremstillingsressourcer, forskningspartnerskaber og forsyningskædeinfrastruktur, der er afgørende for højvolumen, højkvalitets sensorproduktion.

5.2 Produkter og brancher, der betjenes

MemsTech's absolut tryksensor produktlinje dækker en bred vifte af trykområder, outputtyper og emballagemuligheder designet til at betjene B2B-kunder på tværs af:

• Medicinsk : Sensorer udviklet til åndedrætsudstyr, infusionssystemer og diagnostiske instrumenter – i overensstemmelse med ISO 13485 kvalitetsstyringskrav.
• Automotive : MEMS-tryksensorer, der opfylder AEC-Q100 Grade 1-kvalifikation til overvågning af manifoldtryk, brændstofdampe og bremsesystem.
• Forbrugerelektronik : Kompakte MEMS-sensorer med lav effekt til smartphones, smart home-enheder, wearables og IoT-noder.

5.3 Hvorfor indkøbsteams og engrospartnere vælger MemsTech

• Professionel R&D-kapacitet : Internt MEMS-design og procesteknik muliggør skræddersyede løsninger til OEM- og ODM-kunder.
• Videnskabelig produktionsstyring : ISO-kontrollerede produktionslinjer med statistisk proceskontrol (SPC) sikrer ensartet udbytte og kvalitet i skala.
• Omhyggelig indpakning og test : Hver sensor gennemgår fuld kalibrering og funktionstest før forsendelse, med valgfri 100 % HTOL-screening (High-Temperature Operating Life) tilgængelig.
• Konkurrencedygtige priser : Lodret integration og volumenproduktionseffektivitet giver MemsTech mulighed for at levere højtydende, omkostningseffektive sensorløsninger, der reducerer de samlede systemstyklisteomkostninger uden at gå på kompromis med pålideligheden.

6. Ofte stillede spørgsmål (FAQ)

Q1: Hvad er den grundlæggende forskel mellem en absolut tryksensor og en manometertryksensor?

An absolut tryksensor måler tryk i forhold til et perfekt vakuum (0 Pa). En manometertryksensor måler trykket i forhold til det lokale atmosfæriske tryk, som varierer med højde og vejr. Som et resultat, en absolut tryksensor vs gauge pressure sensor Sammenligning viser, at absolutte sensorer giver en stabil, stedsuafhængig måling, mens gauge-sensorer er mere passende, når den tekniske mængde af interesse er tryk over eller under omgivelserne - såsom dækpumpe eller tanktryk i forhold til atmosfæren.

Q2: Hvordan fungerer en absolut tryksensor i en højdemålerapplikation?

I en absolut tryksensor for altimeter applications , måler sensoren det faktiske barometertryk i atmosfæren ved flyets eller UAV's aktuelle højde. Ved at bruge ISA-modellen (International Standard Atmosphere) – hvor trykket falder med ca. 1,2 hPa pr. 10 m højdeforøgelse i lave højder – konverterer systemet trykaflæsninger til højdeværdier. Den forseglede vakuumreference inde i sensoren sikrer, at denne måling ikke påvirkes af kabinetryk eller lokalt vejr, hvilket giver et stabilt og repeterbart højdesignal til flyvekontrolsystemer.

Q3: Kan en billig absolut tryksensor bruges sammen med Arduino til gør-det-selv-højdemåling?

Ja. A lavpris absolut tryksensor Arduino -kompatibel MEMS-enhed - typisk en 24-bit I²C barometrisk sensor - kan opnå en højdeopløsning bedre end 0,5 m i stillestående luft. Arduino læser rå trykdata via I²C, anvender den hypsometriske formel (eller en forenklet ISA-tilnærmelse) og udsender højde i meter. For de bedste resultater skal du udføre en lokal trykkalibrering på jorden før hver session, da det absolutte tryk ved havoverfladen varierer dagligt med ±2–3 hPa på grund af vejret, hvilket oversættes til ±17–25 m højdefejl uden korrektion.

Q4: Hvilke specifikationer er mest kritiske, når man vælger en absolut tryksensor til HVAC-systemer?

For absolut tryksensor for HVAC systems applikationer er de mest kritiske specifikationer: (1) trykområde —skal dække det fulde kølemiddeldriftstryk inklusive transienter; (2) mediekompatibilitet — fugtede materialer skal være kompatible med kølemidler såsom R-410A, R-32 eller R-134a; (3) totalt fejlbånd (TEB) over hele driftstemperaturområdet; (4) output interface —4–20 mA strømsløjfe foretrækkes til lange kabeltræk i bygningssystemer; og (5) indtrængningsbeskyttelse —IP67 minimum for udstyrsrumsmiljøer udsat for fugt og rengøringsmidler.

Spørgsmål 5: Hvordan bevarer en absolut tryksensor nøjagtigheden i hele sin levetid?

Langsigtet stabilitet i en absolut tryksensor afhænger af integriteten af det forseglede vakuumreferencekammer, krybemodstanden af membranmaterialet og kvaliteten af ASIC-kompensationsalgoritmen. MEMS-sensorer af høj kvalitet opnår langtidsstabilitet på ±0,1 % FS pr. år eller bedre. For at opretholde certificeret nøjagtighed bør sensorer periodisk rekalibreres - typisk hvert 1.-3. år afhængigt af applikationens lovmæssige krav. I kritiske applikationer (medicinsk, rumfart) bør producenterne levere NIST-sporbare kalibreringscertifikater og offentliggjorte data om driftkarakterisering.

Referencer

• Fraden, J. (2016). Håndbog i moderne sensorer: fysik, design og anvendelser (5. udgave). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Den Internationale Elektrotekniske Kommission. (2005). IEC 60770-1: Transmittere til brug i industrielle processtyringssystemer - Del 1: Metoder til evaluering af ydeevne . IEC.
• MEMS & Sensors Industry Group (MSIG). (2023). MEMS & Sensors Markedsrapport . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Miljøforhold og testprocedurer for luftbåret udstyr . RTCA, Inc.
• Nationale instrumenter. (2022). Grundlæggende tryksensorer: Sensortyper og valgvejledning . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: BMP390 Tryksensor Datablad . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• International Organisation for Standardization. (2016). ISO 13485:2016 – Medicinsk udstyr – Kvalitetsstyringssystemer . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Fejlmekanisme baseret stresstestkvalifikation for integrerede kredsløb . Automotive Electronics Council.
