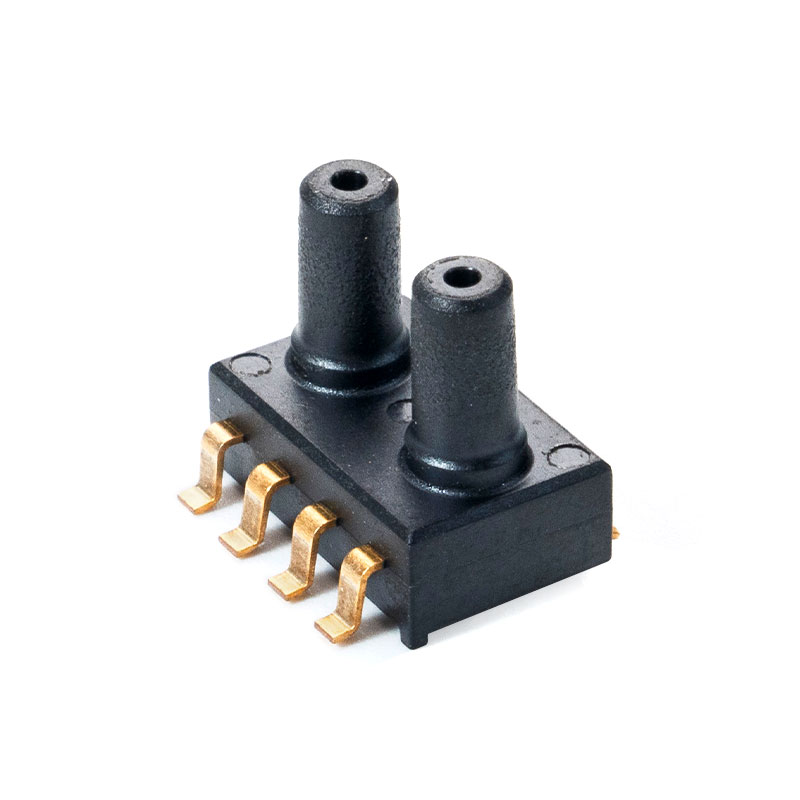

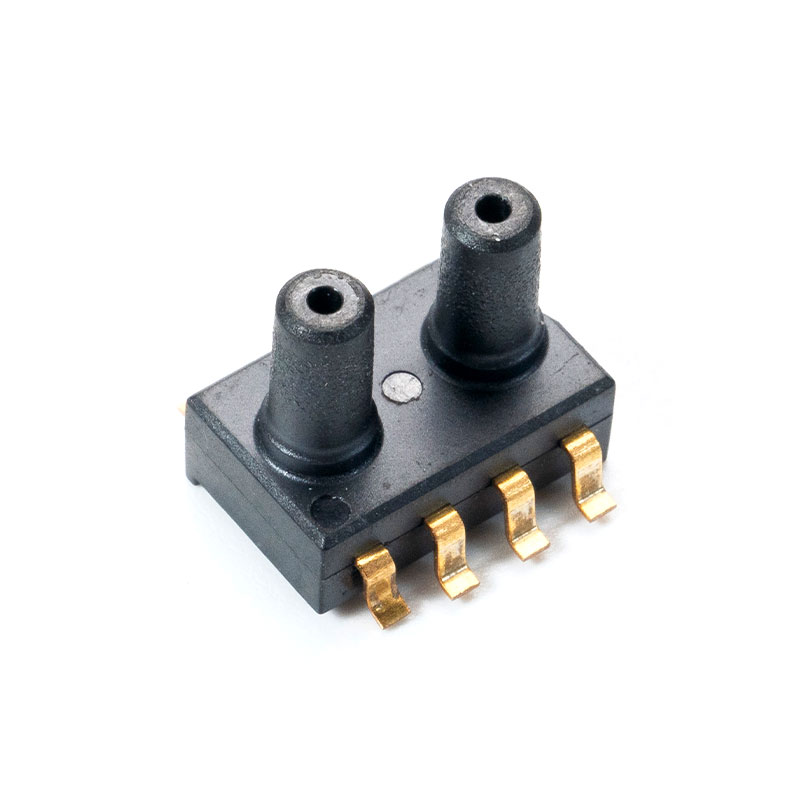

Elektriske specifikationer (MCP-H10)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Spænding @ Vs=5,0V (MCP-H10-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Spænding @ Vs=3,3V (MCP-H10-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbejdsstrøm | Io | — | 3 | mADC | |
| Nøjagtighed (0 ℃ til 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC opløsning | RES ADC | — | 24 | — | lidt |
| DAC opløsning | RES DAC | — | 12 | — | lidt |
| Frekvens | Fsys | 1 | MHz | ||
| Responstid | t R | — | 2.5 | — | mS |
| Starttid | — | — | 100 | — | mS |
| ESD beskyttelse | — | — | 2 | — | KV |
Elektriske parametre (MCP-H20)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Vs=5,0V (MCP-H20-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3V (MCP-H20-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbejdsstrøm | jeg o | — | 3 | mADC | |
| Nøjagtighed （0℃ til 85 ℃） | — | — | — | 1.5 | %V FSS |
| ADC opløsning | RES ADC | — | 24 | — | lidt |
| DAC opløsning | RES DAC | — | 12 | — | lidt |
| Responstid | t R | — | 2.5 | — | ms |
| Opvarmningstid | — | — | 100 | — | ms |
| ESD beskyttelse | — | — | 2 | — | kV |
Outputparametre (MCP-H20)
MCP-H20-A-serien (Strømforsyningsspænding: 5,0V)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Minimum trykforskydning (0℃ til 85℃) | V slukket | 0.44 | 0.5 | 0.56 | VDC |
| Fuldskala output (0℃ til 85℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Fuldskala spændvidde (0℃ til 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H20-B-serien (Strømforsyningsspænding: 3,3V)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Minimum trykforskydning (0℃ til 85℃) | V slukket | 0.055 | 0.1 | 0.145 | VDC |
| Fuldskala output (0℃ til 85℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Fuldskala spændvidde (0℃ til 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
1. Generelle specifikationer (MCP5XXXDP)
Tabel 1. Grænseparametre
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Minimum trykforskydning (0℃ til 85℃) | Voff | 0.055 | 0.1 | 0.145 | VDC |
| Fuldskala output (0℃ til 85℃) | VFSO | 3.055 | 3.1 | 3.145 | VDC |
| Fuldskala spændvidde (0℃ til 85℃) | VFSS | 2.91 | 3 | 3.09 | VDC |
Tabel 2. Tryktype
| Type tryk | beskrivelse |
| Absolut | Udgangen er proportional med forskellen mellem det påførte tryk og det indbyggede referencevakuum |
| Måletryk | Outputtet er proportionalt med forskellen mellem det påførte tryk og det atmosfæriske (omgivende) tryk |
| Differenstryk | Outputtet er proportionalt med forskellen mellem trykket på hver port (port 1 – port 2). |
2. De analoge output tekniske parametre (MCP5XXXDP)
Tabel 3. Specifikationer for analog udgang
(VS = 5,0 Vdc, TA = 25 °C, medmindre andet er angivet.)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Trykområde (1) | P OP | 0 | — | 100 | kPa |
| 15 | — | 115 | |||
| Forsyningsspænding (2) | V S | 4.75 | 5 | 5.25 | VDC |
| Forsyningsstrøm | jeg O | — | 7 | 10 | mAdc |
| Minimum trykforskydning (3) , (0 til 85 °C) @ VS = 5,0 V | V FRA | 0.088 | 0.2 | 0.313 | VDC |
| Fuldskala output (4) , differentiel og absolut (0 til 85 °C) @ VS = 5,0 V | V FSO | 4.587 | 4.7 | 4.813 | VDC |
| Fuldskala spændvidde (5) , differentiel og absolut (0 til 85 °C) @ VS = 5,0 V | V FSS | — | 4.5 | — | VDC |
| Nøjagtighed (6) | — | — | — | ±2,5 | %V FSS |
| Følsomhed | V/P | — | 45 | — | mV/kPa |
| Responstid (7) | t R | — | 1 | — | ms |
| Udgangskildestrøm ved fuldskala output | jeg O | — | 0.1 | — | mAdc |
| Opvarmningstid (8) | — | — | 20 | — | ms |
| Offset stabilitet (9) | — | — | ±0,5 | — | %V FSS |
1. 1,0 kPa (kiloPascal) er lig med 0,145 psi.
2. Enheden er ratiometrisk inden for dette specificerede excitationsområde.
3. Offset (VOFF) er defineret som udgangsspændingen ved det mindste nominelle tryk.
4. Fuldskala output (VFSO) er defineret som udgangsspændingen ved det maksimale eller fuldt nominelle tryk.
5. Fuldskala-spændvidde (VFSS) er defineret som den algebraiske forskel mellem udgangsspændingen ved fuldt nominel tryk og udgangsspændingen ved det mindste nominelle tryk.
6. Nøjagtighed (fejlbudget) består af følgende:
Linearitet: Output afvigelse fra et retlinjet forhold med tryk over det specificerede trykområde.
Temperaturhysterese: Outputafvigelse ved enhver temperatur inden for driftstemperaturområdet, efter at temperaturen er cyklet til og fra minimums- eller maksimumsdriftstemperaturpunkterne, med nul differenstryk anvendt.
Trykhysterese: Udgangsafvigelse ved ethvert tryk inden for det specificerede område, når dette tryk cykles til og fra minimum eller maksimum nominelt tryk ved 25 °C.
TcSpan: Outputafvigelse over temperaturområdet 0 til 85 °C i forhold til 25 °C.
TcOffset: Outputafvigelse med minimalt tryk påført over temperaturområdet 0 til 85 °C i forhold til 25 °C.
Variation fra nominel: Variationen fra nominelle værdier, for offset eller fuldskala span, som en procentdel af VFSS ved 25 °C.
7. Responstid er defineret som tiden for den inkrementelle ændring i outputtet til at gå fra 10 % til 90 % af dens endelige værdi, når den udsættes for en specificeret trinændring i tryk.
8. Opvarmningstid er defineret som den tid, det tager for produktet at opfylde den specificerede udgangsspænding, efter at trykket er blevet stabiliseret.
9. Offsetstabilitet er produktets outputafvigelse, når det udsættes for 1000 timers pulseret tryk, temperaturcyklus med bias test.
