Hvad er en MCP-tryksensor?

Kernekoncept: At bygge bro mellem MCP-mærket og trykføling

Når man støder på udtrykket MCP tryksensor , er det afgørende at forstå dens dobbelte betydning inden for elektronikindustrien. Primært refererer "MCP" til en produktiv serie af integrerede kredsløb (IC'er) fra Microchip Technology, en førende halvlederproducent. Mens Microchip producerer forskellige sensorer, er "MCP"-præfikset mest kendt for deres Analog-to-Digital Converters (ADC'er), digitale potentiometre og temperatursensorer. Derfor en ægte single-chip MCP tryksensor med MCP-præfikset er ikke en standard produktlinje. I stedet refererer udtrykket almindeligvis til en trykfølende løsning, der bruger Microchips signalbehandlings- og datakonverterings-IC'er - såsom MCP600x op-amps, MCP3421 ADC'er eller MCP390x energimålerchips - i hjertet. Denne tilgang på systemniveau parrer en følsom analog tryktransducer (som en piezoresistiv hvedestensbro) med højtydende MCP IC'er for at skabe et præcist, pålideligt og ofte digitalt outputmålesystem. Denne sondring er nøglen til ingeniører, der søger de rigtige komponenter til deres design.

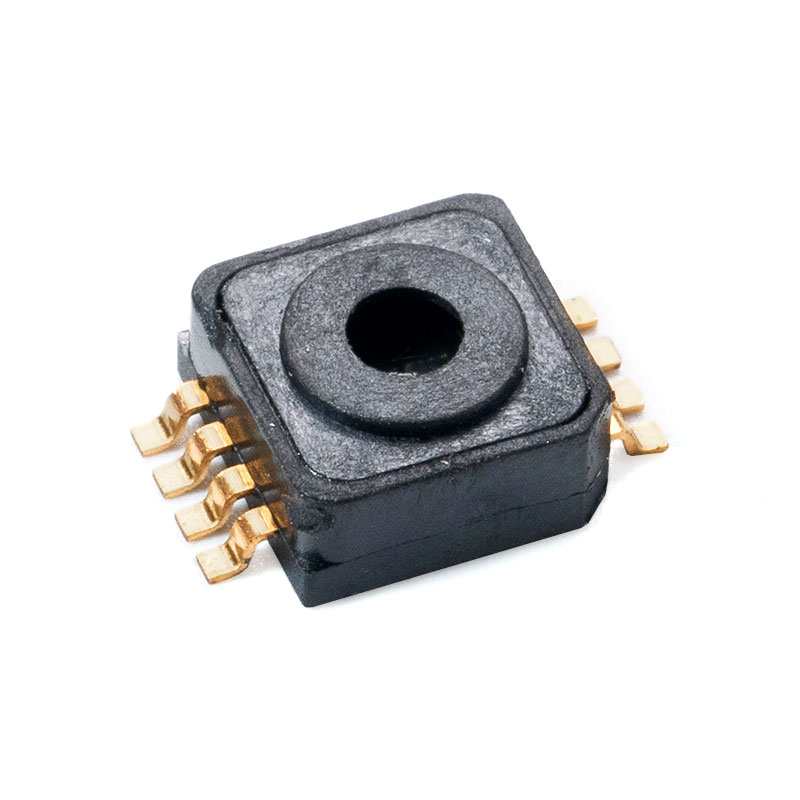

MCP Pressure Sensor

I en typisk opsætning er det rå signal på millivoltniveau fra en tryktransducer for svagt og støjende til direkte behandling. Det er her MCP-komponenter udmærker sig. En præcisions operationsforstærker fra MCP6xxx serien kan forstærke dette signal. Dernæst digitaliserer en højopløsnings-ADC fra MCP3xxx- eller MCP34xx-serien den forstærkede spænding med minimal støj og fejl. Endelig kommunikerer en mikrocontroller med ADC'en via SPI eller I2C for at opnå en digital trykaflæsning. Denne modulære, MCP-serien -baseret signalkæde tilbyder designere enestående fleksibilitet til at optimere for omkostninger, kraft og ydeevne, hvilket gør den til en hjørnesten i moderne trykmålesystemer fra medicinsk udstyr til industrielle kontroller.

Digitale løsninger: Den integrerede tilgang

Tendensen inden for sensorteknologi går i retning af større integration og digital kommunikation. Mens en diskret signalkæde tilbyder fleksibilitet, søger designere ofte en strømlinet løsning. Det er her at forstå begrebet en digital udgangstryksensor MCP serie interface bliver værdifuld. Selvom Microchip muligvis ikke markedsfører en monolitisk MCP-mærket digital tryksensor, er det økosystem, de muliggør, digitalt i sin kerne. Ved at vælge en tryktransducer med en kompatibel analog udgang og parre den med en MCP ADC, der har en direkte digital grænseflade (SPI eller I2C), skaber ingeniører effektivt et "digitalt tryksensormodul". Den digitale grænseflade eliminerer bekymringer om analog signalintegritet over længere afstande, forenkler mikrocontrollerfirmware ved at levere direkte digitale værdier og muliggør nem netværksforbindelse af flere sensorer på en delt bus. Denne tilgang, der udnytter den robuste MCP-serien af ADC'er, giver en pålidelig og designvenlig vej til digitalisering af trykdata, hvilket er afgørende for IoT-enheder, smart industrielt udstyr og ethvert system, hvor digital dataindsamling foretrækkes.

Forstå Digital Output Pressure Sensor MCP Series Interface

Implementering af en digital udgang til trykføling ved hjælp af MCP IC'er involverer typisk SPI (Serial Peripheral Interface) eller I2C (Inter-Integrated Circuit) protokollen. For eksempel bruger MCP3201 (12-bit ADC) SPI, hvilket kræver en chipvalg (CS), seriel clock (SCK) og data ind/ud (DIN/DOUT) linjer. Dette giver hurtig fuld-dupleks-kommunikation ideel til højere hastighedsprøvetagning. Omvendt bruger MCP3421 (18-bit ADC) I2C, der kun kræver to tovejslinjer (SDA og SCL), perfekt til at gemme mikrocontrollerben og forbinde flere enheder på en enkelt bus. Valget afhænger af systemprioriteter:

• SPI (f.eks. MCP3201, MCP3008): Hurtigere dataoverførsel, enklere protokoltiming, fuld dupleks. Bedst til enkeltsensor eller højhastighedsapplikationer.
• I2C (f.eks. MCP3421, MCP9800): Bruger færre ledninger, understøtter netværk med flere enheder, har indbygget adressering. Ideel til systemer med flere sensorer eller begrænset I/O.

Grænsefladevalget påvirker direkte PCB-layoutkompleksiteten, firmwareudviklingen og den overordnede systemarkitektur, hvilket gør det til en grundlæggende beslutning i designet af en digital trykfølende node.

Højtydende applikationer: Krav fra industrielle systemer

I industrielle miljøer handler trykmåling ikke kun om at opnå en aflæsning; det handler om at garantere langsigtede, troværdige data under barske forhold. Angivelse af et system, der fungerer som en høj nøjagtighed MCP tryktransducer til industriel overvågning kræver omhyggelig opmærksomhed på parametre ud over den grundlæggende opløsning. Disse systemer bruger ofte isolerede tryktransducere af høj kvalitet, hvis output er konditioneret og digitaliseret af robuste MCP-signalkædekomponenter. Nøgleydelsesdifferentiere inkluderer langsigtet stabilitet - sensorens evne til at opretholde sin kalibrering over måneder eller år, hvilket minimerer drift. Omfattende temperaturkompensation er også kritisk, ofte implementeret både i transduceren og gennem softwarealgoritmer, der bruger data fra en separat temperatursensor (potentielt en MCP9800) til at korrigere trykaflæsningen. Ydermere er immunitet over for elektromagnetisk interferens (EMI) altafgørende, opnået gennem omhyggelig PCB-afskærmning, filtrering med MCP op-amps og brug af isolerede strømforsyninger og signalveje. Overholdelse af standarder som IEC 61000-6-2 (industriel immunitet) kan være nødvendig for implementering i certificerede miljøer.

Byg din egen løsning: Den diskrete designsti

For applikationer, der kræver ultimativ tilpasning, optimal ydeevne eller omkostningskontrol ved store mængder, er den diskrete designvej altafgørende. Et klassisk eksempel er at designe et kredsløb omkring MCP3421 med trykfølerkredsløbsdesign . MCP3421 er en 18-bit delta-sigma ADC med ultra-lav støj og høj opløsning, ideel til at fange de subtile signalvariationer fra en præcisionstryktransducer. Designprocessen involverer flere kritiske faser. For det første skal millivoltoutputtet fra den piezoresistive bro forstærkes af en instrumenteringsforstærker med lavt støjniveau (som kunne bygges med MCP6Vxx op-amps) for at matche ADC'ens inputområde. Derefter bruges en præcis spændingsreference, såsom MCP1541, til at etablere ADC's målebasislinje, hvilket direkte påvirker nøjagtigheden. Selve MCP3421, med sin I2C-grænseflade og programmerbare forstærkning, er forbundet efter strenge retningslinjer for layout for at undgå støjkobling. Denne tilgang giver ingeniører mulighed for at skræddersy båndbredde, filtrering og strømforbrug præcist, hvilket resulterer i en skræddersyet trykføler løsning, der kan udkonkurrere mange hyldemoduler til specifikke, krævende applikationer som laboratorieinstrumentering eller præcisionspneumatisk styring.

Sikring af præcision: Kalibrering og præstationsvalidering

Uanset de anvendte komponenter er den angivne nøjagtighed af ethvert målesystem meningsløs uden korrekt kalibrering. Mens søgeordet MCP9800 tryksensor nøjagtighed og kalibrering refererer til en temperatursensor, fremhæver den et universelt behov: at forstå og verificere sensorens nøjagtighed. For et trykfølende system bygget med MCP-komponenter er kalibrering processen med at kortlægge dets digitale output (fra ADC'en) til kendte fysiske trykinput. En simpel enkeltpunkts offset-kalibrering korrigerer for en konsekvent nul-fejl. Dog for høj nøjagtighed på tværs af et område er flerpunktskalibrering afgørende. Dette involverer påføring af flere kendte tryk (fra en kalibreret dødvægtstester eller digital standard) på tværs af driftsområdet, registrering af ADC-output og generering af en korrektionskurve (lineær eller polynomium). Denne kurve gemmes i systemets mikrocontroller og anvendes på alle fremtidige aflæsninger. Nøglemålinger fra et dataark, såsom Integral Non-Linearity (INL) for en MCP ADC eller Full-Scale Error for systemet, definerer den ultimative nøjagtighed, der kan opnås efter kalibrering. Regelmæssig validering i forhold til en standard sikrer, at systemet bibeholder sin specificerede ydeevne over tid, hvilket er kritisk i medicinske, rumfarts- eller processtyringsapplikationer.

Navigering i porteføljen: En strategisk udvælgelsesvejledning

Med en bred vifte af tryktransducere og understøttende MCP IC'er til rådighed, er en systematisk tilgang nødvendig. Dette Vejledning til valg af mikrochip MCP vakuumtryksensor skitserer en strategisk ramme. Først skal du definere det grundlæggende krav: trykområdet (f.eks. 0-100 psi eller -14,7 til 0 psi for vakuum) og type (absolut, gauge, differential). Dette vælger transduceren. Vurder derefter mediekompatibilitet – vil sensoren komme i kontakt med luft, vand, olie eller en ætsende gas? Dette bestemmer transducerens membranmateriale. Analyser derefter transducerens output: er det et ratiometrisk mV/V-signal eller en konditioneret 0-5V/4-20mA-udgang? Dette dikterer den nødvendige signalkæde. For et svagt mV-signal skal du bruge en MCP6Vxx auto-zero op-amp til forstærkning. Til digitalisering skal du vælge en MCP ADC baseret på den nødvendige opløsning (f.eks. 12-bit MCP3201 for grundlæggende, 18-bit MCP3421 for høj opløsning) og interface (SPI/I2C). Ved vakuum- eller meget lavtryksmålinger bliver komponenter med lav støj og enestående offset-stabilitet kritisk. Se endelig altid de seneste Microchip-datablade og applikationsnotater for referencedesign, som er uvurderlige ressourcer til implementering af en robust MCP tryksensor løsning.

FAQ

Kan jeg bruge en MCP ADC med en hvilken som helst analog tryksensor?

I princippet, ja, kan enhver analog tryksensor med en spændingsudgang forbindes med en passende MCP ADC, men vellykket integration kræver matchende specifikationer. Du skal sikre, at sensorens udgangsspændingsområde falder inden for ADC'ens indgangsområde (ofte 0V til VREF). Hvis signalet er for lille (f.eks. et par millivolt fra en piezoresistiv bro), skal du bruge en præcisionsforstærker som en MCP6Vxx mellem sensoren og ADC. Overvej desuden sensorens udgangsimpedans og ADC'ens samplinghastighed; en højimpedanskilde kan kræve en bufferforstærker for at forhindre målefejl under ADC'ens samplingsfase. Design altid interfacekredsløbet med den specifikke sensor og ADC-datablade i hånden for at tage højde for offsetspændinger, forspændingsstrømme og støjkarakteristika.

Hvad er forskellen mellem absolut, gauge og differenstrykføling?

Dette er et grundlæggende koncept inden for trykmåling. Absolut pres måles i forhold til et perfekt vakuum (nul tryk). Det bruges i barometre, højdemålere og processer, hvor vakuum er en reference. Måletryk måles i forhold til det lokale omgivende atmosfæriske tryk. En dæktryksmåler viser nul ved atmosfærisk tryk og viser kun trykket over det. Differenstryk måler forskellen mellem to tryk, såsom over et filter eller i en flowmåler. Valget påvirker hvilken type tryktransducer du har brug for og har betydning for signalbehandlingen. For eksempel har en absolut tryksensor et forseglet vakuumreferencekammer, mens en målersensor udluftes til atmosfæren.

Hvordan påvirker temperaturen MCP-baserede tryksensoraflæsninger?

Temperatur er den væsentligste fejlkilde ved præcisionstrykføling. Det påvirker både tryktransduceren (forårsager span og nuldrift) og de elektroniske komponenter (ændre modstandsværdier og op-amp/ADC offsets). I en MCP-baseret system, bekæmper flere strategier dette. Først skal du bruge komponenter med lave temperaturkoefficienter, såsom MCP3421 ADC, som har en meget lav offset drift. For det andet skal du bruge hardwaretemperaturkompensation ved hjælp af en temperatursensor som MCP9800. Mikrocontrolleren aflæser både tryk-ADC og temperatursensoren og anvender derefter en softwarekompensationsalgoritme ved hjælp af koefficienter bestemt under en kalibreringscyklus med flere temperaturer. Denne aktive temperaturkompensation er afgørende for at opnå høj nøjagtighed på tværs af driftsmiljøet i en industri- eller bilapplikation.

Hvad er de populære applikationer, der driver innovation inden for trykføling?

Flere nøgletrends former efterspørgslen efter avancerede trykfølende løsninger. Udbredelsen af IoT og smart landbrug kræver netværk af billige, batteridrevne sensorer til jordvandspotentiale (matric potential) og vandingsledningstryk. Bærbare sundhedsmonitorer udforsker kontinuerlig blodtryksmåling og kræver miniaturiserede, meget nøjagtige sensorer. Den omdrejning af elektriske køretøjer (EV). øger behovet for trykovervågning i batterivarmestyringssystemer og brintbrændselsceller. Endelig, industriel forudsigelig vedligeholdelse er afhængig af overvågning af trykvibrationer og tendenser i hydrauliske og pneumatiske systemer til at forudsige fejl. Disse applikationer presser på for højere integration, lavere effekt (hvor MCP ADC'er udmærker sig), digitale udgange og forbedret robusthed, alle områder, hvor en veldesignet signalkæde, der bruger MCP-komponenter, kan give en konkurrencedygtig løsning.
