Wholesale MCP-J20 Tryksensor til biler
Hjem / Produkt / Applikationsscenario / Tryksensor til biler / MCP-J20 Tryksensor til biler
KATEGORIER

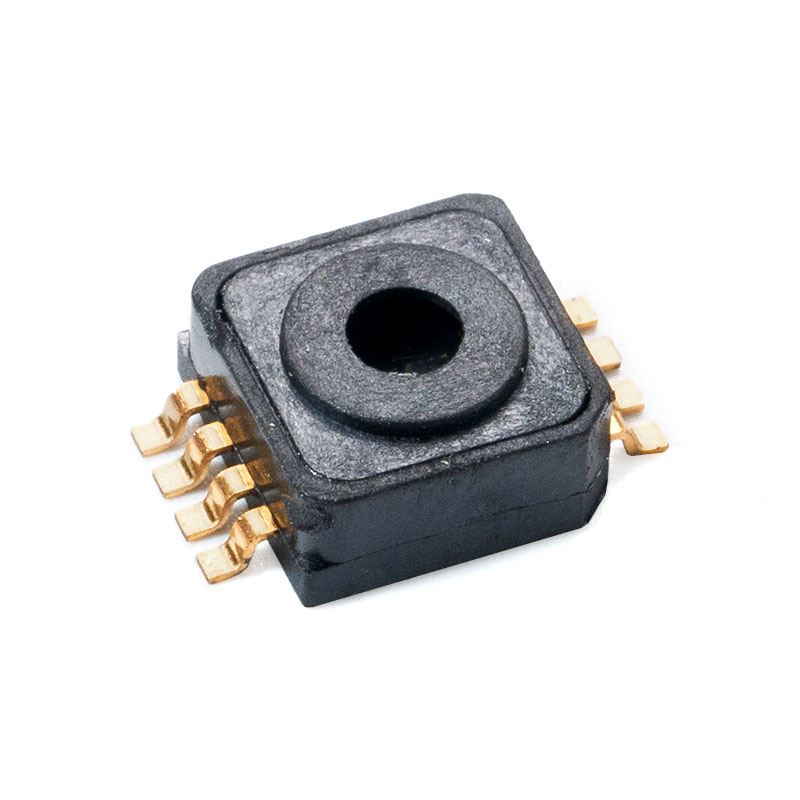

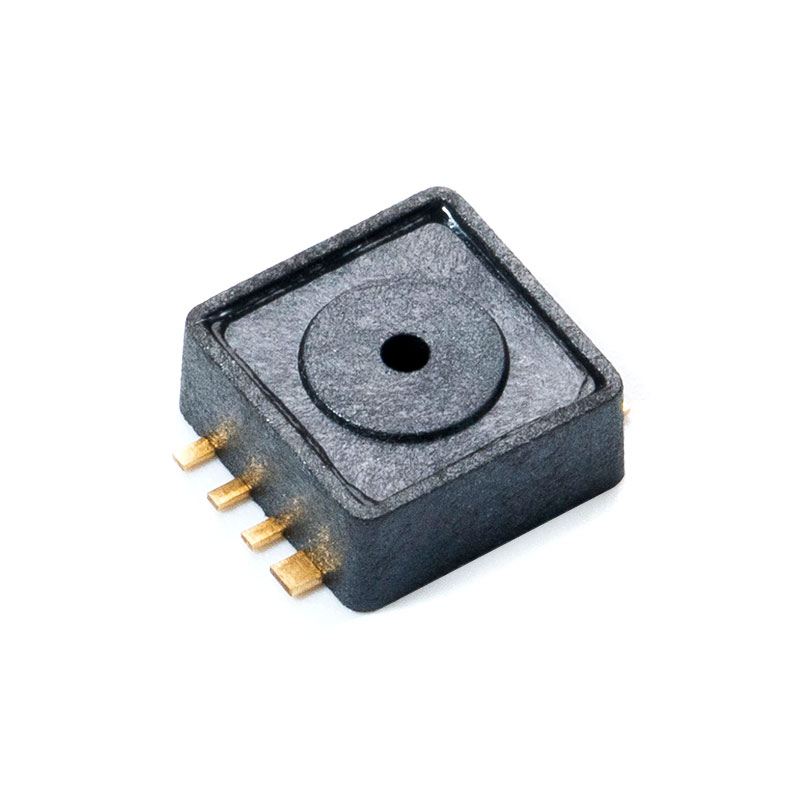

MCP-J20 Tryksensor til biler
  • MCP-J20 Tryksensor til biler
  • MCP-J20 Tryksensor til biler
  • MCP-J20 Tryksensor til biler

MCP-J20 Tryksensor til biler

Beskrivelse
Sensormarkedet har lanceret kalibrerede absoluttrykssensorprodukter. MCP-J20-serien er designet til tryktransmission i indsugningsmanifolden til biler og motorcykler
Dette produkt bruger signalbehandlingschips af automotive kvalitet til at kalibrere og kompensere for MEMS-kerneoutput og kan konvertere tryksignaler fra 10kPa til 1000kPa til analoge udgangssignaler med et tilpasseligt outputområde (0~5V). Samtidig med at produktets fremragende pålidelighed sikres, er de to chips integreret og pakket, hvilket reducerer emballagestørrelsen betydeligt. Samtidig kan det konditionerede produkt levere standard output inden for temperaturområdet og nøjagtighedsområdet, hvilket eliminerer behovet for kunderne at kalibrere sensoren.

Karakteristisk

Den maksimale fejl fra 0 °C til 85 °C er 2,5 %
Meget velegnet til mikroprocessorer eller mikrocontroller-baserede systemer
Ultra lille overflademonteret emballage
Temperaturområde: -40 °C til 125 °C
Rækkevidde J20 (A) 10kPa~1000kPa valgfri J20(B)10kPa~400kPa
Proportional/absolut analog spændingsudgang

Typiske anvendelser

Automotive applikationer (manifold trykmåling)
Industriel kontrol
Motorcykel trykpåføring
Hybride og nye energi-vakuum-assisterede sensorer
CNG-gastrykdetektion
Trykmåler

Kontakt os
PREV：MCP-J20A, J20B, J20C Tryksensor til biler
NÆSTE：MCP-J10, MCP-J11, MCP-J12 Tryksensor til biler

3.1. Oversigt

MCP-J20-seriens tryksensor bruger en MEMS piezoresistiv kerne som et trykfølsomt element, der udsender et råsignal proportionalt med det omgivende tryk. Konditioneringschippen med en indbygget 16 bit ADC driver den følsomme komponent og forstærker, temperaturkompenserer og lineariserer det originale signal for at udsende et analogt spændingsudgangssignal, der er lineært relateret til det påførte tryk.



Overførselsfunktion

OUT=A×P B
opmærksomhed:
OUT er den analoge udgangsspænding, målt i volt;
P er trykværdien, absolut tryk, i kPa;
Se tabellen nedenfor for A og B.

Figur 3.1 Simuleret output-overførselsfunktion

Produkt model Rækkevidde (kPa) Udgangsspændingsområde (V) Gain og Offset
Po Pr OL Åh A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
