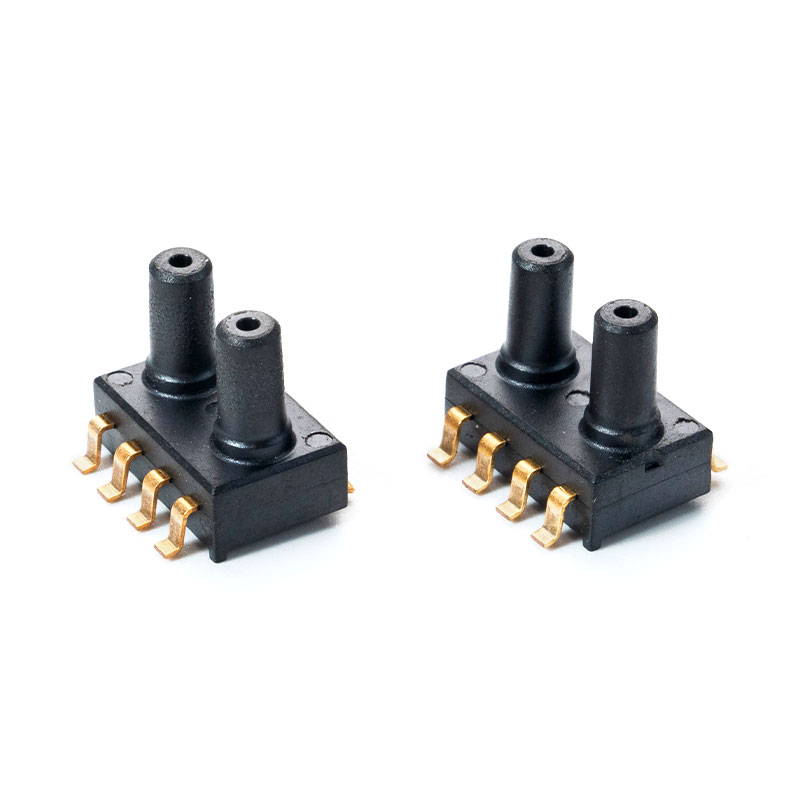

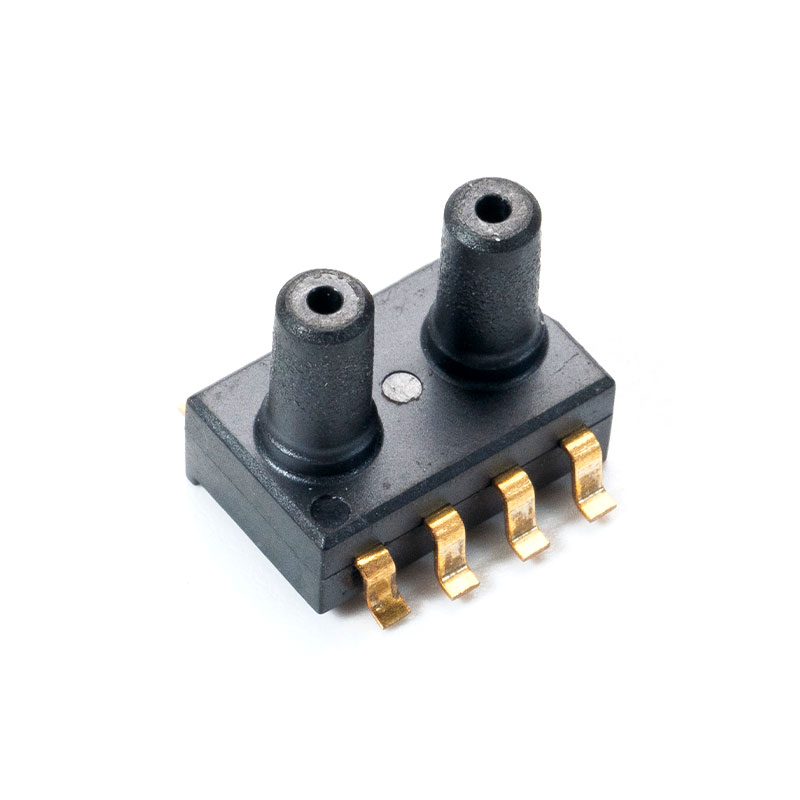

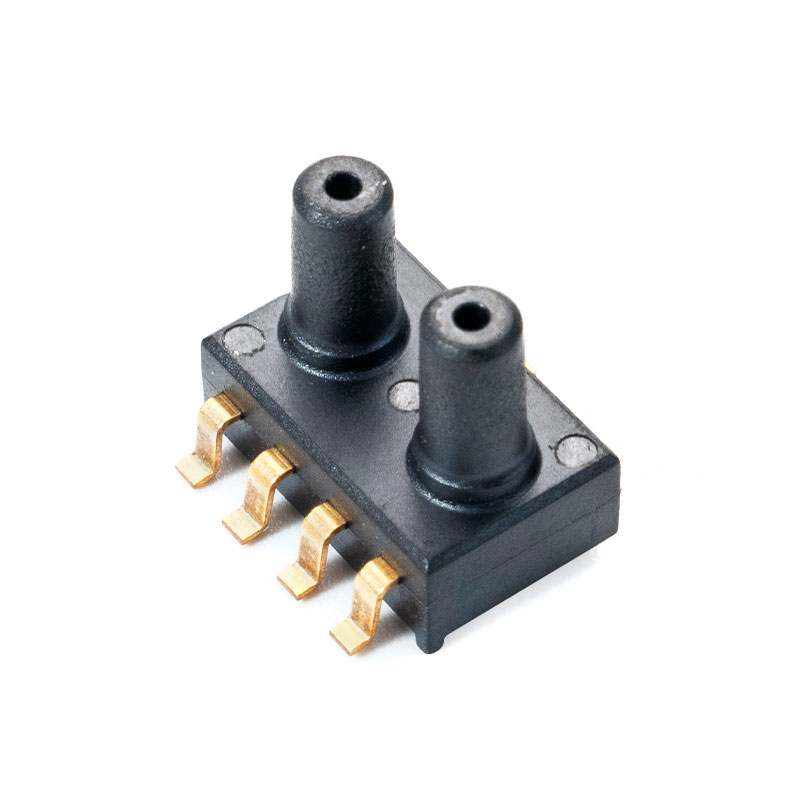

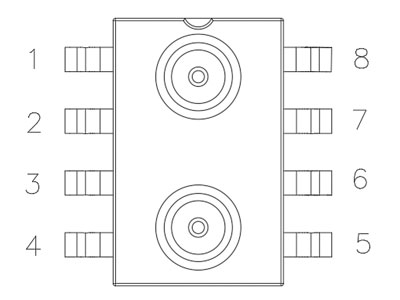

Pin-konfiguration (MCP-H20)
| Beskrivelser |  | NEJ. | Symbol | Definition |
| P1 P2 | 1 | N/C | Tilslut ikke til eksterne kredsløb eller jord | |
| 2 | VDD | Strømforsyning | ||
| 3 | UD | Udgangsspænding | ||
| 4 | N/C | Tilslut ikke til eksterne kredsløb eller jord | ||
| 5 | N/C | Tilslut ikke til eksterne kredsløb eller jord | ||
| 6 | N/C | Tilslut ikke til eksterne kredsløb eller jord | ||
| 7 | N/C | Tilslut ikke til eksterne kredsløb eller jord | ||
| 8 | GND | Jord |
Tekniske specifikationer (MCP-H20)
Elektriske parametre
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Vs=5,0V (MCP-H20-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3V (MCP-H20-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbejdsstrøm | jeg o | — | 3 | mADC | |
| Nøjagtighed （0℃ til 85 ℃） | — | — | — | 1.5 | %V FSS |
| ADC opløsning | RES ADC | — | 24 | — | lidt |
| DAC opløsning | RES DAC | — | 12 | — | lidt |
| Responstid | t R | — | 2.5 | — | ms |
| Opvarmningstid | — | — | 100 | — | ms |
| ESD beskyttelse | — | — | 2 | — | kV |
Output parametre
MCP-H20-A-serien (Strømforsyningsspænding: 5,0V)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Minimum trykforskydning (0℃ til 85℃) | V slukket | 0.44 | 0.5 | 0.56 | VDC |
| Fuldskala output (0℃ til 85℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Fuldskala spændvidde (0℃ til 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H20-B-serien (Strømforsyningsspænding: 3,3V)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Minimum trykforskydning (0℃ til 85℃) | V slukket | 0.055 | 0.1 | 0.145 | VDC |
| Fuldskala output (0℃ til 85℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Fuldskala spændvidde (0℃ til 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Tryk- og temperaturkarakteristika (MCP-H21)
Tabel 1: Trykoutputkarakteristika @ VDD = 5,0V, T = 25℃, medmindre andet er angivet
| Parameter | Symbol | Forhold | Min | Typ. | Maks | Enhed |
| Trykmåleområde1 | PFS | -100 | 200 | Kpa | ||
| Trykopløsning | Tryk | 0.05 | %FS | |||
| Tryk Accuracy2 | Ved 25℃ | -0,1 | 0.1 | %FS | ||
| Total fejlbånd3 | TEB | Fra 25℃ til 60℃ | -0,3 | 0.3 | %FS | |
| Fra -40℃ til 85℃ | -1 | 1 | %FS | |||
| Langsigtet drift | Efter en periode på 1 år | ±0,15 | %FS | |||
| Reflow loddepåvirkning | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Højtrykssiden er på den markerede side.
2. Den maksimale afvigelse fra en best fit straight line (BFSL) monteret på output målt over trykområdet ved 25C. Omfatter alle fejl på grund af tryk ikke-linearitet, hysterese og ikke-gentagelighed.
3. Det samlede trykfejlbånd inkluderer alle nøjagtighedsfejl, termiske fejl over det kompenserede temperaturområde og spændvidde og offset kalibreringstolerancer. For ideel sensoroutput med hensyn til indgangstryk og temperatur er TEB-værdier kun gyldige ved den kalibrerede forsyningsspænding.
Tabel 2: Temperaturoutputkarakteristika @ VDD = 5,0V, T = 25°C, medmindre andet er angivet
| Parameter | Symbol | Forhold | Min | Typ.. | Maks | Enhed |
| Driftstemperatur | T OP | -20 | 85 | ℃ | ||
| Temperatur absolut nøjagtighed | -10℃ til 50℃ | ±1,0 | ℃ | |||
| Maks Error with Power | Strømforsyning fra 1,8V til 5,5V | ±0,1 | ℃ | |||
| Temperaturopløsning af outputdata | 0.01 | ℃ |
Elektriske egenskaber (MCP-H21)
Tabel 3: DC-karakteristika @VDD=5,0 V, T=25℃, medmindre andet er angivet
| Parameter | Symbol | Forhold | Min | Typ. | Maks | Enhed |
| Gennemsnitlig driftsaktuel | jeg DDAVP | En konvertering pr. sekund | 4.5 | 6.4 | μA | |
| Spidsstrøm | jeg PEAK | Trykkonvertering | 1.5 | mA | ||
| Temperaturkonvertering | 0.95 | mA | ||||
| Standby forsyningsstrøm | jeg DDSTB | Ved 25℃ | 0.2 | μA | ||
| Seriel dataurfrekvens | f SCLK | jeg 2 C-protokol, pull-up modstand på 4,7k | 100 | 400 | kHz | |
| Digital input højspænding | VIH | 0.8 | V | |||
| Digital input lav spænding | VIL | 0.2 | V | |||
| Digital udgang højspænding | V Åh | jegO = 0.5 mA | 0.9 | V | ||
| Digital udgang lav spænding | V OL | jegO = 0.5 mA | 0.1 | V | ||
| jegnput Capacitance | C jegN | 10 | pF | |||
| jeg2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Absolut maksimal vurdering (MCP-H21)
Tabel 4: Absolut maksimal vurdering
| Parameter | Symbol | Forhold | Min | Maks | Enhed |
| Overtryk | P MAKS | 3X | |||
| Forsyningsspænding | V DD | -0,3 | 6.5 | V | |
| Interface spænding | V HVIS | -0,3 | VDD 0.3 | V | |
| Opbevaringstemperaturområde | T STG | -40 | 150 | ℃ | |
| Maksimum Soldering Temperature | T MS | 10 sekunder maksimalt | 250 | ℃ | |
| ESD-vurdering | Menneskelig kropsmodel | -2 | 2 | kV |
Udsættelse for maksimale klassificeringsbetingelser i længere perioder kan påvirke enhedens pålidelighed.
