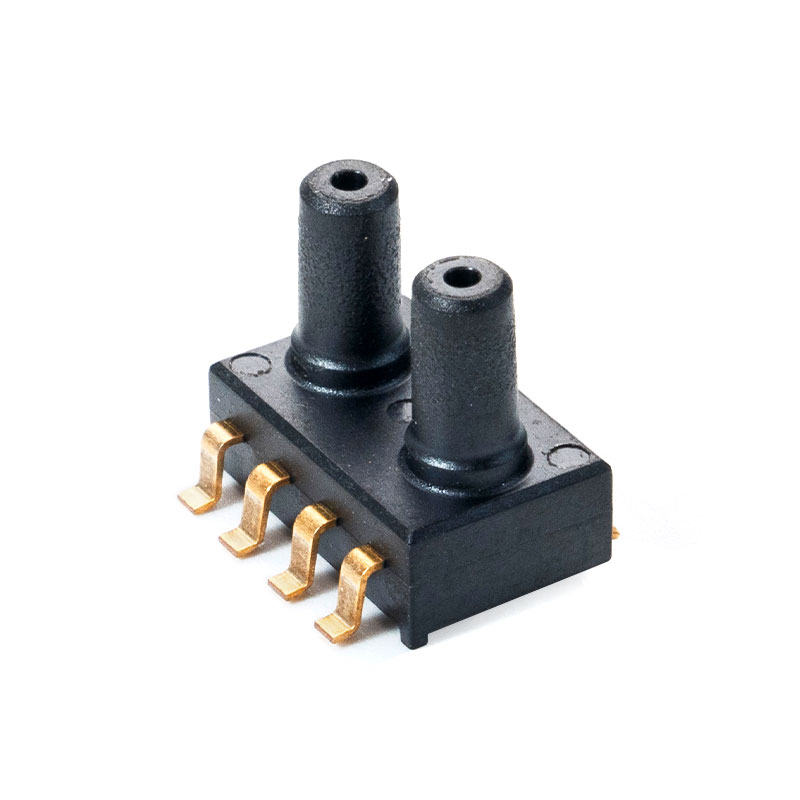

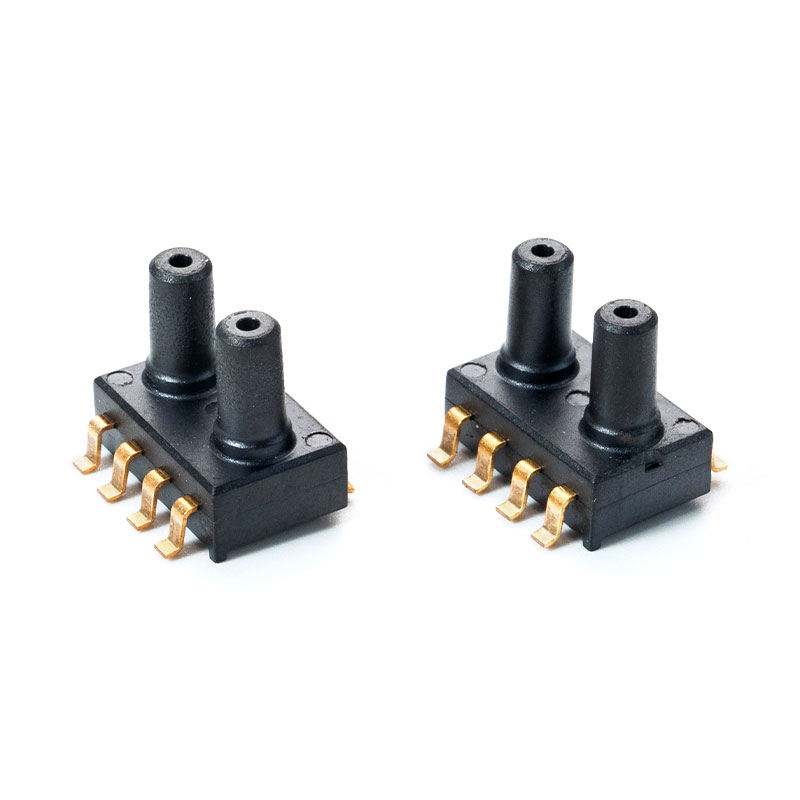

Tryk- og temperaturkarakteristika
Tabel 1: Trykoutputkarakteristika @ VDD = 5,0V, T = 25℃, medmindre andet er angivet
| Parameter | Symbol | Forhold | Min | Typ. | Maks | Enhed |
| Trykmåleområde 1 | PFS | -100 | 200 | Kpa | ||
| Trykopløsning | Tryk | 0.05 | %FS | |||
| Tryk Accuracy 2 | Ved 25℃ | -0,1 | 0.1 | %FS | ||
| Total fejlbånd 3 | TEB | Fra 25℃ til 60℃ | -0,3 | 0.3 | %FS | |
| Fra -40℃ til 85℃ | -1 | 1 | %FS | |||
| Langsigtet drift | Efter en periode på 1 år | ±0,15 | %FS | |||
| Reflow loddepåvirkning | IPC/JEDEC J-STD-020C | ±0,2 | %FS |

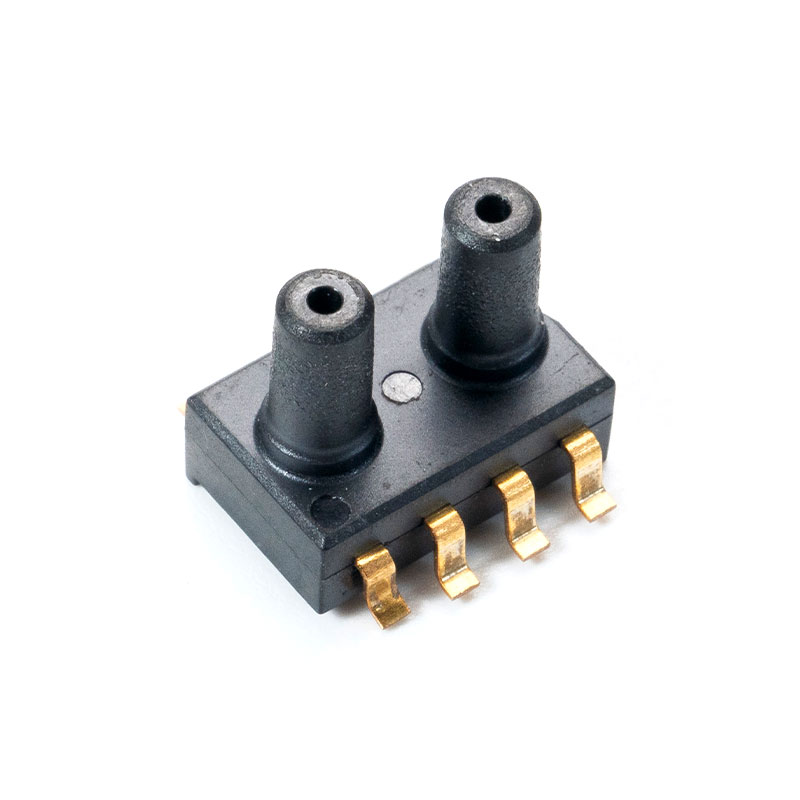

1. Højtrykssiden er på den markerede side.
2. Den maksimale afvigelse fra en best fit straight line (BFSL) monteret på output målt over trykområdet ved 25C. Inkluderer alle fejl på grund af tryk ikke-linearitet, hysterese og ikke-gentagelighed.
3. Samlet trykfejlbånd inkluderer alle nøjagtighedsfejl, termiske fejl over det kompenserede temperaturområde og kalibreringstolerancer for span og offset. For ideel sensoroutput med hensyn til indgangstryk og temperatur er TEB-værdier kun gyldige ved den kalibrerede forsyningsspænding.
Tabel 2: Temperaturoutputkarakteristika @ VDD = 5,0V, T = 25°C, medmindre andet er angivet
| Parameter | Symbol | Forhold | Min | Typ.. | Maks | Enhed |
| Driftstemperatur | T OP | -20 | 85 | ℃ | ||
| Temperatur absolut nøjagtighed | -10℃ til 50℃ | ±1,0 | ℃ | |||
| Maks Error with Power | Strømforsyning fra 1,8V til 5,5V | ±0,1 | ℃ | |||
| Temperaturopløsning af outputdata | 0.01 | ℃ |
Elektriske egenskaber
Tabel 3: DC-karakteristika @VDD=5,0 V, T=25℃, medmindre andet er angivet
| Parameter | Symbol | Forhold | Min | Typ. | Maks | Enhed |
| Gennemsnitlig driftsaktuel | jeg DDAVP | En konvertering pr. sekund | 4.5 | 6.4 | μA | |
| Spidsstrøm | jeg PEAK | Trykkonvertering | 1.5 | mA | ||
| Temperaturkonvertering | 0.95 | mA | ||||
| Standby forsyningsstrøm | jeg DDSTB | Ved 25℃ | 0.2 | μA | ||
| Seriel dataurfrekvens | f SCLK | jeg 2 C-protokol, pull-up modstand på 4,7k | 100 | 400 | kHz | |
| Digital input højspænding | VIH | 0.8 | V | |||
| Digital input lav spænding | VIL | 0.2 | V | |||
| Digital udgang højspænding | V Åh | jegO = 0.5 mA | 0.9 | V | ||
| Digital udgang lav spænding | V OL | jegO = 0.5 mA | 0.1 | V | ||
| jegnput Capacitance | C jegN | 10 | pF | |||
| jeg2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Absolut maksimal bedømmelse
Tabel 4: Absolut maksimal vurdering
| Parameter | Symbol | Forhold | Min | Maks | Enhed |
| Overtryk | P MAKS | 3X | |||
| Forsyningsspænding | V DD | -0,3 | 6.5 | V | |
| Interface spænding | V HVIS | -0,3 | VDD 0.3 | V | |
| Opbevaringstemperaturområde | T STG | -40 | 150 | ℃ | |
| Maksimum Soldering Temperature | T MS | 10 sekunder maksimalt | 250 | ℃ | |
| ESD-vurdering | Menneskelig kropsmodel | -2 | 2 | kV |
Exposure to maximum rating conditions for extended periods may affect device reliability.
