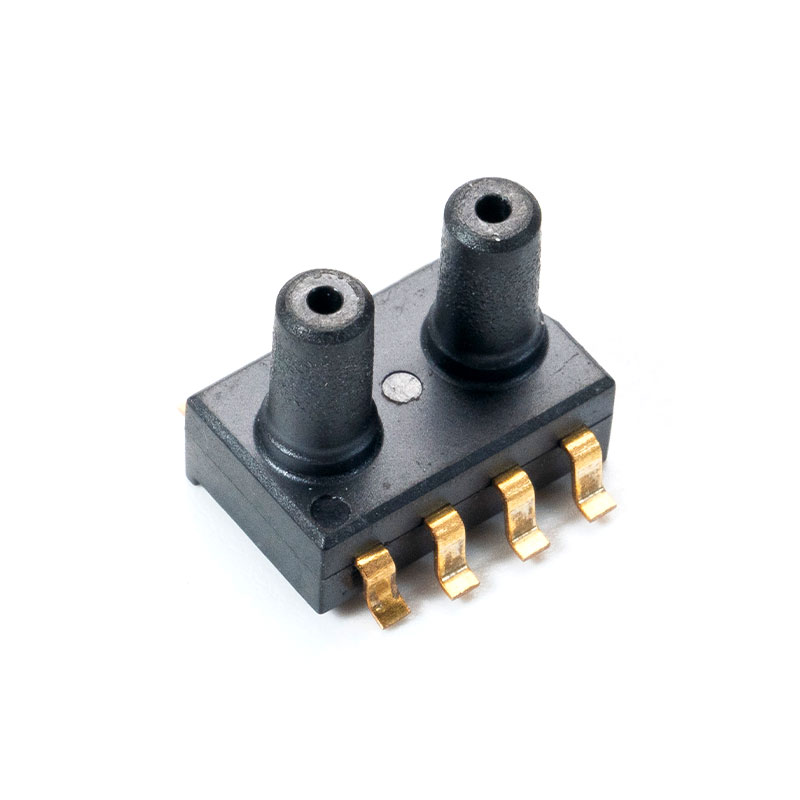

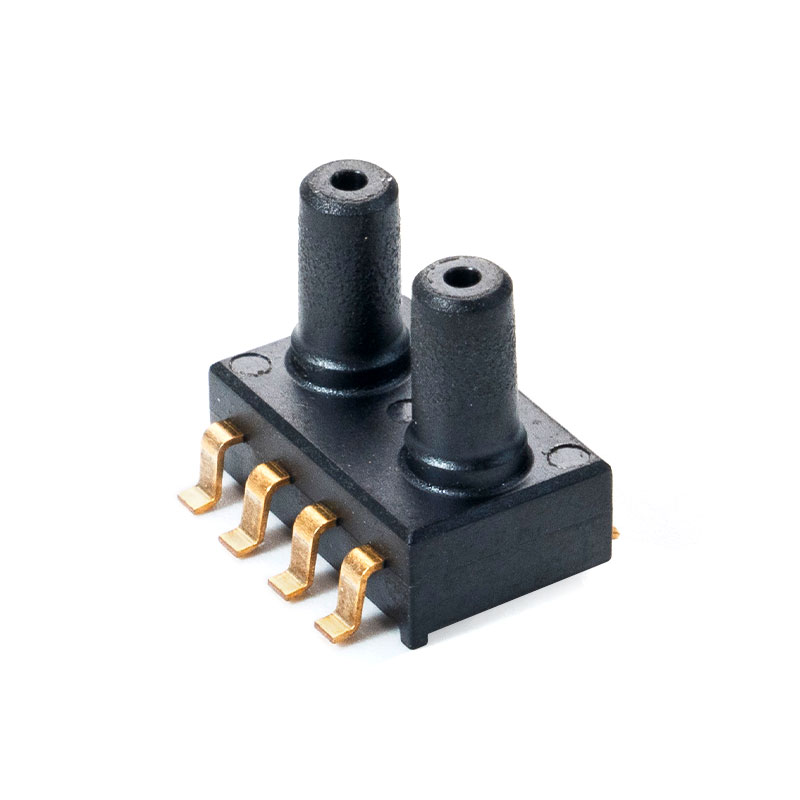

Elektriske parametre（MCP-H20）
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Vs=5,0V (MCP-H20-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3V (MCP-H20-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbejdsstrøm | jeg o | — | 3 | mA DC | |
| Nøjagtighed (0℃ til 85℃) | — | — | — | 1.5 | %V FSS |
| ADC opløsning | RES ADC | — | 24 | — | lidt |
| DAC opløsning | RES DAC | — | 12 | — | lidt |
| Responstid | t R | — | 2.5 | — | ms |
| Opvarmningstid | — | — | 100 | — | ms |
| ESD beskyttelse | — | — | 2 | — | kV |
Outputparametre (MCP-H20)
MCP-H20-A-serien (Strømforsyningsspænding: 5,0V)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Minimum trykforskydning (0℃ til 85℃) | V slukket | 0.44 | 0.5 | 0.56 | VDC |
| Fuldskala output (0℃ til 85℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Fuldskala spændvidde (0℃ til 85℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H20-B-serien (Strømforsyningsspænding: 3,3V)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Minimum trykforskydning (0℃ til 85℃) | V slukket | 0.055 | 0.1 | 0.145 | VDC |
| Fuldskala output (0℃ til 85℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Fuldskala spændvidde (0℃ til 85℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Tryk- og temperaturegenskaber（MCP-H21）
Tabel 1: Trykoutputkarakteristika @ VDD = 5,0V, T = 25℃, medmindre andet er angivet
| Parameter | Symbol | Forhold | Min | Typ. | Maks | Enhed |
| Trykmåleområde 1 | PFS | -100 | 200 | Kpa | ||
| Trykopløsning | Tryk | 0.05 | %FS | |||
| Tryk Accuracy 2 | Ved 25℃ | -0,1 | 0.1 | %FS | ||
| Total fejlbånd 3 | TEB | Fra 25℃ til 60℃ | -0,3 | 0.3 | %FS | |
| Fra -40℃ til 85℃ | -1 | 1 | %FS | |||
| Langsigtet drift | Efter en periode på 1 år | ±0,15 | %FS | |||
| Reflow loddepåvirkning | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Højtrykssiden er på den markerede side.
2. Den maksimale afvigelse fra en best fit straight line (BFSL) monteret på output målt over trykområdet ved 25 °C. Inkluderer alle fejl på grund af tryk ikke-linearitet, hysterese og ikke-gentagelighed.
3. Det samlede trykfejlbånd inkluderer alle nøjagtighedsfejl, termiske fejl over det kompenserede temperaturområde og kalibreringstolerancer for spændvidde og offset. For ideel sensoroutput med hensyn til indgangstryk og temperatur er TEB-værdier kun gyldige ved den kalibrerede forsyningsspænding.
Tabel 2: Temperaturoutputkarakteristika @ VDD = 5,0V, T = 25°C, medmindre andet er angivet
| Parameter | Symbol | Forhold | Min | Typ.. | Maks | Enhed |
| Driftstemperatur | T OP | -20 | 85 | ℃ | ||
| Temperatur absolut nøjagtighed | -10℃ til 50℃ | ±1,0 | ℃ | |||
| Maks Error with Power | Strømforsyning fra 1,8V til 5,5V | ±0,1 | ℃ | |||
| Temperaturopløsning af outputdata | 0.01 | ℃ |
Elektriske egenskaber
Tabel 3: DC-karakteristika @VDD=5,0 V, T=25℃, medmindre andet er angivet
| Parameter | Symbol | Forhold | Min | Typ. | Maks | Enhed |
| Gennemsnitlig driftsaktuel | jeg DDAVP | En konvertering pr. sekund | 4.5 | 6.4 | μA | |
| Spidsstrøm | jeg PEAK | Trykkonvertering | 1.5 | mA | ||
| Temperaturkonvertering | 0.95 | mA | ||||
| Standby forsyningsstrøm | jeg DDSTB | Ved 25℃ | 0.2 | μA | ||
| Seriel dataurfrekvens | f SCLK | jeg 2 C-protokol, pull-up modstand på 4,7k | 100 | 400 | kHz | |
| Digital input højspænding | VjegH | 0.8 | V | |||
| Digital input lav spænding | VIL | 0.2 | V | |||
| Digital udgang højspænding | V Åh | jegO = 0.5 mA | 0.9 | V | ||
| Digital udgang lav spænding | V OL | jegO = 0.5 mA | 0.1 | V | ||
| jegnput Capacitance | C jegN | 10 | pF | |||
| jeg 2 C Pull-up modstande | R PU | 3.3 | 4.7 | 10 | KΩ |
