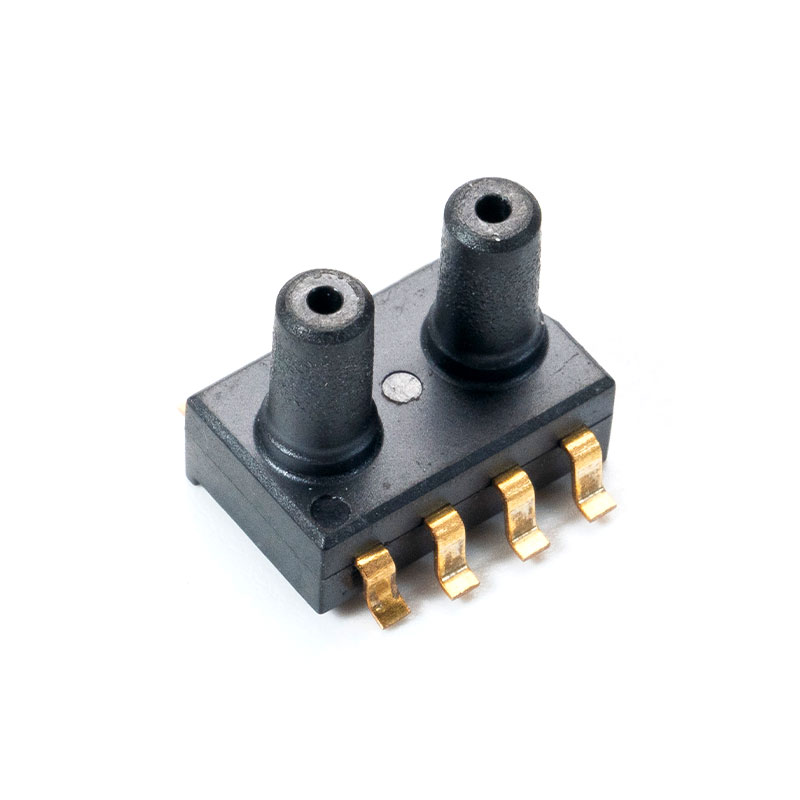

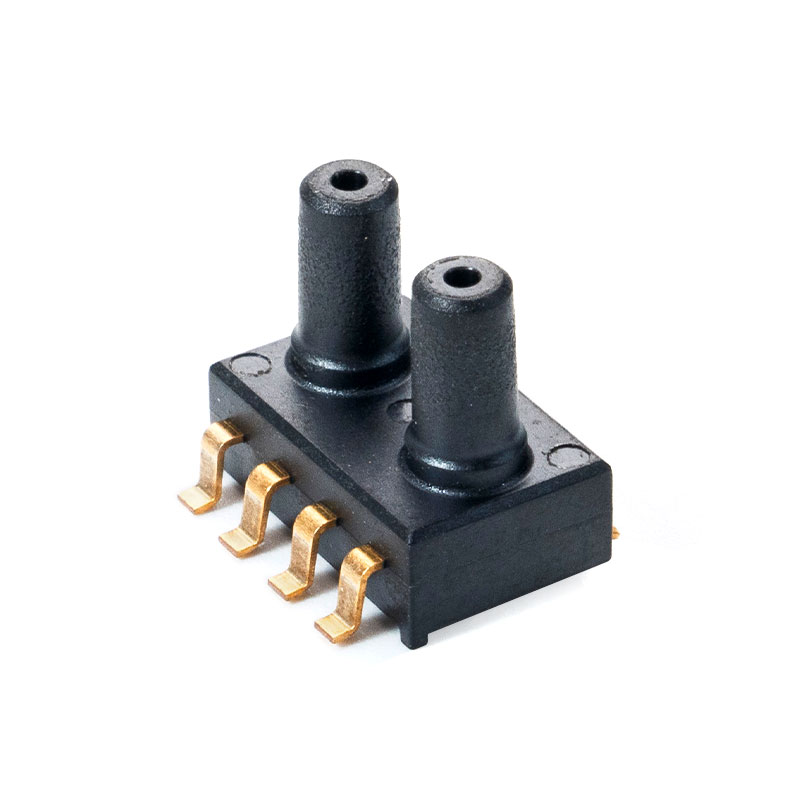

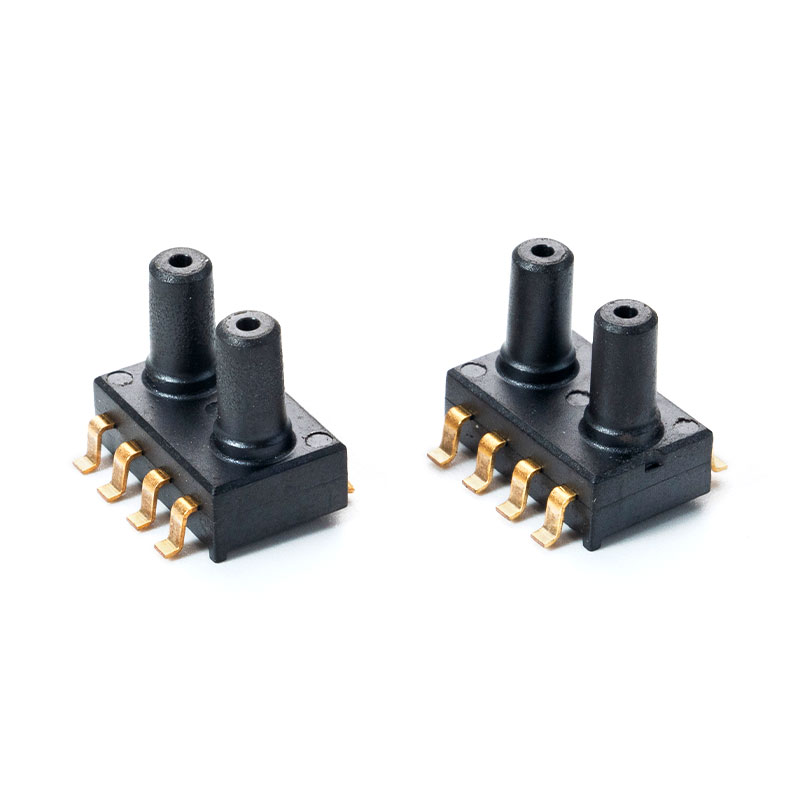

MCP-H20, MCP-H21 Overflademonteringspakke SOP

BESKRIVELSE

MCP-H20-serien er en lille konturpakke (SOP) med dobbelte trykporte, der indeholder en silicium piezoresistiv tryksensor, der integrerer signalforstærkning, ulinearitet og temperaturkompensation. Ved hjælp af avanceret MEMS-teknologi er MCP-H20-seriens tryksensor skræddersyet til forbrugerelektronik og medicinske applikationer. Det kan monteres direkte på overfladen og loddes på et printkort, hvilket leverer et nøjagtigt analogt spændingsudgangssignal med høj amplitude, der er direkte proportionalt med det påførte tryk.

Funktioner

Strømforsyningsspænding: 5,0V (3,3V valgfri)
Trykområde: -100kPa til 0,200kPa
Arbejdsstrøm: <3mA
Analog spændingsudgang
Driftstemperatur: -20 til 85 ℃
Opbevaringstemperaturområde -40 til 125 ℃

Typiske applikationer

Blokeret filterregistrering
Højde- og lufthastighedsmålinger
Medicinske instrumenter
Brandslukningsanlæg
Panelmåler
Luftbevægelse/miljøkontrol
Pneumatisk kontrol

Struktur ydeevne

Trykfølsom chip: silicium
Blytråd: guldtråd
Tætningsskal: PPS-materiale
Pin: Kobber belagt med guld
Nettovægt: cirka 0,3 gram

Kontakt os
PREV：MCPV5XXX, MCPV7XXX Overflademonteringspakke SOP
NÆSTE：MCP-H10, MCP-H11 Overflademonteringspakke SOP

Elektriske parametre

Karakteristisk Symbol Min Typ Maks Enhed
Vs=5,0V (MCP-H20-A-serien) V S 4.75 5.0 5.25 VDC
Vs=3,3V (MCP-H20-B-serien) V S 3 3.3 3.6 VDC
Arbejdsstrøm jeg o — 3 mA DC
Nøjagtighed （0℃ til 85 ℃） — — — 1.5 %V FSS
ADC opløsning RES ADC — 24 — lidt
DAC opløsning RES DAC — 12 — lidt
Responstid t R — 2.5 — ms
Opvarmningstid — — 100 — ms
ESD beskyttelse — — 2 — kV


Output parametre

MCP-H20-A-serien (Strømforsyningsspænding: 5,0V)

Karakteristisk Symbol Min Typ Maks Enhed
Minimum trykforskydning (0℃ til 85℃) V slukket 0.44 0.5 0.56 VDC
Fuldskala output (0℃ til 85℃) V FSO 4.44 4.5 4.56 VDC
Fuldskala spændvidde (0℃ til 85℃) V FSS 3.88 4 4.12 VDC

MCP-H20-B-serien (Strømforsyningsspænding: 3,3V)

Karakteristisk Symbol Min Typ Maks Enhed
Minimum trykforskydning (0℃ til 85℃) V slukket 0.055 0.1 0.145 VDC
Fuldskala output (0℃ til 85℃) V FSO 3.055 3.1 3.145 VDC
Fuldskala spændvidde (0℃ til 85℃) V FSS 2.91 3 3.09 VDC
