Output parametre

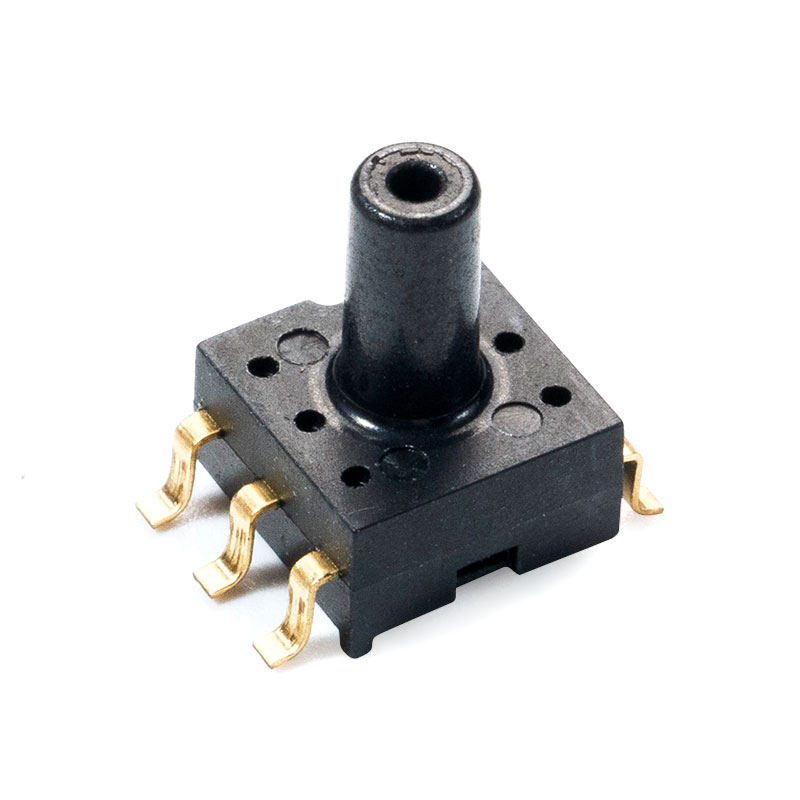

MCP-H10-A-serien
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Min trykudgang (0 ℃ til 85 ℃) @ VS = 5,0 V | V slukket | 0.44 | 0.5 | 0.56 | VDC |
| Maks pressure output（0℃ to 85℃）@ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Fuldskala output (0 ℃ til 85 ℃) @ VS = 5,0 V | V FSS | 3.88 | 4 | 4.12 | VDC |
MCP-H10-B-serien
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Min trykudgang (0 ℃ til 85 ℃) @ VS = 3,3 V | V slukket | 0.055 | 0.1 | 0.145 | VDC |
| Maks pressure output（0℃ to 85℃）@ VS =3.3V | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Fuldskala output (0 ℃ til 85 ℃) @ VS = 3,3 V | V FSS | 2.91 | 3 | 3.09 | VDC |
Funktionsbeskrivelse
Oversigt
MCP-H10-seriens tryksensor bruger en MEMS piezoresistiv trykchip som et trykfølende element, som udsender et råsignal, der er proportionalt med miljøtrykket. En konditioneringschip med en indbygget 24 bit ADC driver det følsomme element, forstærker dets originale signal, kompenserer for temperatur og linearitet og udsender et analogt spændingsudgangssignal, der er lineært relateret til det påførte tryk.
Overførselsfunktion
 |  |

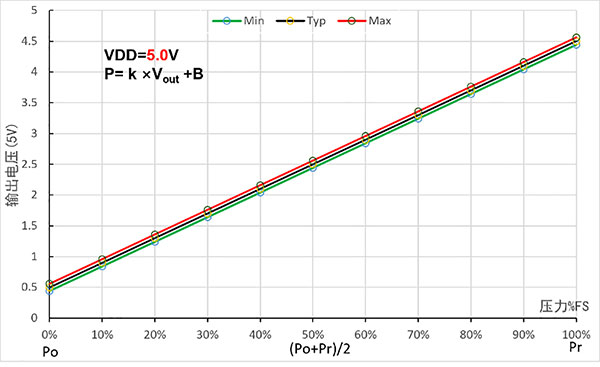

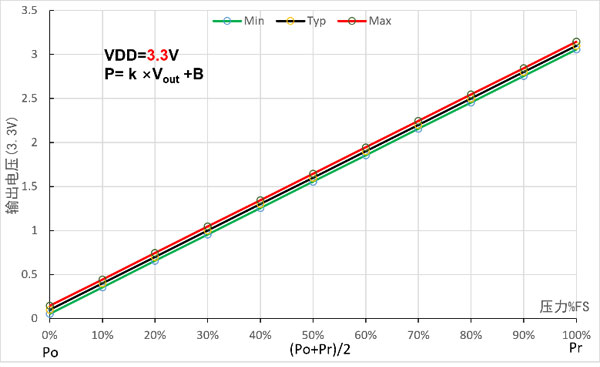

Figur 3.1 Analog udgangsoverførselsfunktion
P= k ×Vout B
Bemærk: Vout er den analoge udgangsspænding (enhed: V); P er trykværdien (i kPa); k. B repræsenterer den lineære koefficient og offset, som vist i tabellen nedenfor.
Tabel 3.1 Parametre for analog output-overførselsfunktion
| Produktmodel（5.0V） | Rækkevidde (kPa) | Udgangsspænding (V) | Koefficienter og forskydninger | |||
| Po | Pr | O L | O H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2,5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6.25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1,25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12.5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12.5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137,5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62,5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237,5 |
| Produktmodel (3.3V) | Rækkevidde (kPa) | Udgangsspænding (V) | Koefficienter og forskydninger | |||
| Po | Pr | OL | Åh | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2,5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0,167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0,333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
