Generel beskrivelse

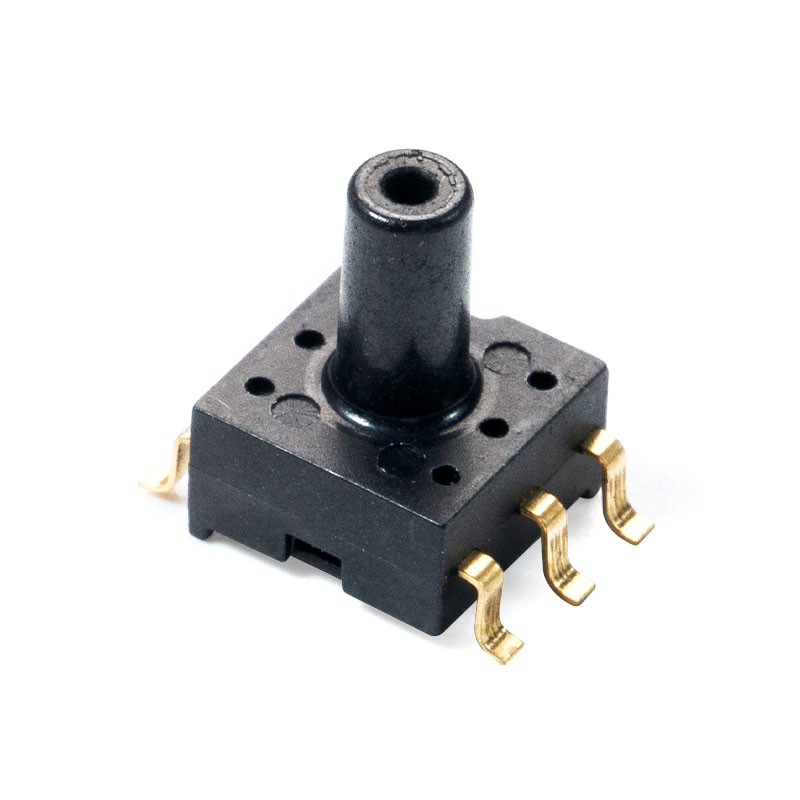

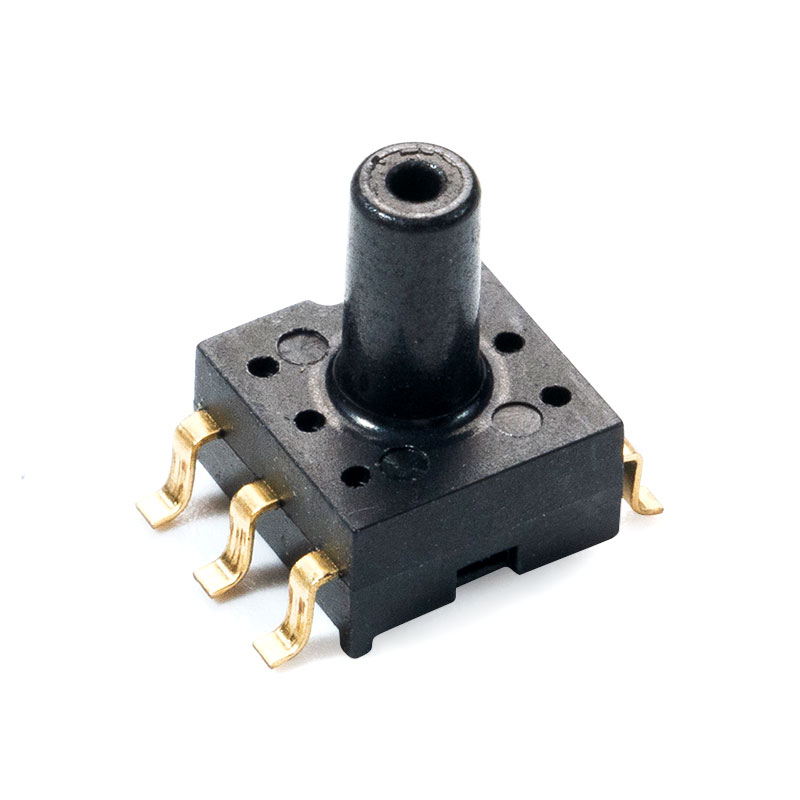

MCP-H10-serien er en lille pakke (SOP) med en dyse, som integrerer signalforstærkning, ikke-linearitet og temperaturkompensation for silicium piezoresistive tryksensorer. MCP-H10-seriens tryksensor er et produkt, der bruger avanceret MEMS-teknologi og er specielt designet til forbrugerelektronik og medicinske applikationer. Tryksensoren kan loddes direkte på et printkort, hvilket giver et nøjagtigt analogt spændingsudgangssignal med høj amplitude, der er proportionalt med det påførte tryk.
Funktioner
Måleområde: -100kPa~1000kPa
Absolut analog udgang med et bredt lineært område (typiske værdier på 0,5V~4,5V) (bemærk: udgangsspænding kan tilpasses)
Strømforsyningsspænding 5,0V (3,3V valgfri)
Driftstemperaturområde -20 til 85 ℃
Opbevaringstemperaturområde -40 til 125 ℃
Typiske applikationer
Industriel anvendelse: Pressostater og pneumatiske komponenter
Medicinsk brug: blodtryksmåler, iltgenerator
Vandstandsdetektion af husholdningsapparater: vaskemaskiner, opvaskemaskiner, støvsugere
Lufttrykskontrol: rene værelser og rygerum
Andet: Lufttryk medium trykføler
Struktur ydeevne
Trykfølsom chip: silicium
Blytråd: guldtråd
Tætningsskal: PPS-materiale
Pin: Kobber belagt med guld
Nettovægt: cirka 0,3 gram
Elektriske specifikationer
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Spænding @ Vs=5,0V (MCP-H10-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Spænding @ Vs=3,3V (MCP-H10-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbejdsstrøm | jeg o | — | 3 | mADC | |
| Nøjagtighed (0 ℃ til 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC opløsning | RES ADC | — | 24 | — | lidt |
| DAC opløsning | RES DAC | — | 12 | — | lidt |
| Frekvens | Fsys | 1 | MHz | ||
| Responstid | t R | — | 2.5 | — | mS |
| Starttid | — | — | 100 | — | mS |
| ESD beskyttelse | — | — | 2 | — | KV |
Forståelse af rollen som MCP absolut/måler/differenstryksensor i moderne målesystemer Udviklingen af trykbaserede måleteknologier har omformet industrier lige fra indu...
VIEW MORE
I rumfart, ubemandet luftfartøj (UAV) design og industriel overvågning i høj højde er nøjagtigheden af trykmåling ikke til forhandling. Når højden stiger, falder det atmosfærisk...
VIEW MORE
Kerneteknologi afmystificeret: Fra analoge signaler til digitale data I hjertet af utallige moderne enheder, fra industrielle controllere til vejrstationer, ligger et kritisk...
VIEW MORE
Forståelse Mikro tryksensor teknologier I målesystemer med høj præcision, Mikro tryksensor enheder spiller en afgørende rolle. Disse sensorer er designet...
VIEW MORE
Vi driver en standardiseret produktionslinje med interne kapaciteter, der dækker emballering, lodning, temperaturkompensation, ydeevnekalibrering og fuld-proces kvalitetskontrol fra prototyping til masseproduktion.
2.000 m² standardiseret anlæg med volumenproduktionskapacitet.
Fuld-proces temperaturkompensation og kalibrering; RoHS-kompatibel. For eksempel tilbyder MCP-H10 ±1,5 % VFSS-nøjagtighed, mens MCP/V-serien dækker ±1,5 % til ±2,5 %, hvilket sikrer stabil og præcis signaludgang.
Hurtigt svar på brugerdefinerede behov i emballage, trykområde og outputformat.
Mems Tech har specialiseret sig inden for området af tryksensorer i over 14 år.
