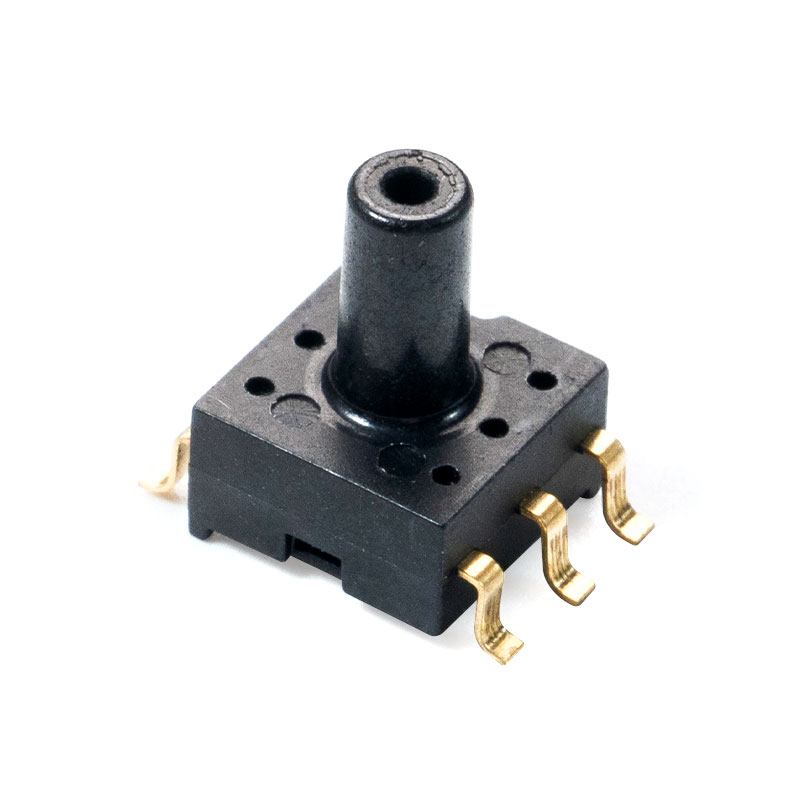

Elektriske specifikationer (MCP-H10)
| Karakteristisk | Symbol | Min | Typ | Maks | Enhed |
| Spænding @ Vs=5,0V (MCP-H10-A-serien) | V S | 4.75 | 5 | 5.25 | VDC |
| Spænding @ Vs=3,3V (MCP-H10-B-serien) | V S | 3 | 3.3 | 3.6 | VDC |
| Arbejdsstrøm | Io | — | 3 | mADC | |
| Nøjagtighed (0 ℃ til 85 ℃) | — | — | — | 1.5 | %V FSS |
| ADC opløsning | RES ADC | — | 24 | — | lidt |
| DAC opløsning | RES DAC | — | 12 | — | lidt |
| Frekvens | Fsys | 1 | MHz | ||
| Responstid | t R | — | 2.5 | — | mS |
| Starttid | — | — | 100 | — | mS |
| ESD beskyttelse | — | — | 2 | — | KV |

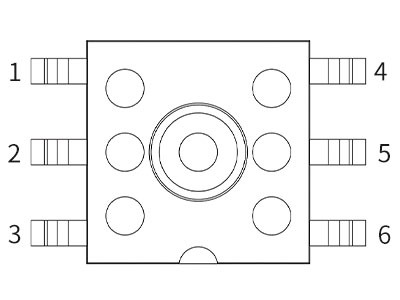

Emballage og pindefinition (MCP-H11)
| Beskriv | NEJ. | Pin definition | Forklar |
 | 1 | N/C | hænge i luften |
| 2 | SDA | jeg 2 C seriel tovejs datapin | |
| 3 | SCL | jeg 2 C seriel ur input pin | |
| 4 | VDD | strømforsyning | |
| 5 | GND | grunde | |
| 6 | N/C | hænge i luften |
Absolut maksimal vurdering (MCP-H11)
| Parameter | underskrive | minimum | typisk | maksimum | enhed | noter |
| spænding | VDD | -0,3 | 5.8 | V | ||
| Digital pin spænding | Vio, grav | -0,3 | VDD 0.3 | V | 25°C | |
| Overbelastningstryk | Pproof | 2X | kPaG | |||
| sprængtryk | Pburst | 3X | kPaG | |||
| ESD-beskyttelse | HBM | 4 | kV | |||
| opbevaringstemperatur | Tstg | -40 | 125 | °C |
Anbefalet arbejdsomfang (MCP-H11)
| Parameter | underskrive | minimum | typisk | maksimum | enhed | noter |
| Strømforsyningsspænding 1 | VDD | 3 | 5 | 5.5 | V | |
| Driftsområde | Prange | -100 | 1000 | kPa | Flere sortimentsmuligheder tilgængelige | |
| driftstemperatur | Topr | -20 | 85 | °C |
