Absolutte maksimumvurderinger (MCP-J10)
| Parametre | Symbol | Rækkevidde | Enhed |
| Analog forsyningsspænding | VDD | -0,3 til 6,0 | V |
| Driftstemperatur | -40 til 125 | ℃ | |
| Opbevaringstemperatur | -50 til 150 | ℃ | |
| Junction temperatur | 150 | ℃ | |
| ESD modtagelighed | HBM | 4 | kV |
Bemærk: Overskridelse af den absolutte maksimale rating kan forårsage permanent skade, og langvarig drift ved ovenstående absolutte maksimale rating kan påvirke enhedens pålidelighed.
Elektrisk karakteristik (MCP-J10)
Tabel 1. Driftskarakteristika (VS = 5,0 Vdc, TA = 25°C, medmindre andet er angivet)
| Parametre | Symbol | Min | Typ | Maks | Enhed |
| Forsyningsspænding | VS | 4.75 | 5 | 5.25 | Vdc |
| Forsyningsstrøm | jeg o | — | 3 | mAdc | |
| Offset (0°C til 85°C) @ VS = 5,0 volt | V slukket | 0.44 | 0.5 | 0.56 | Vdc |
| Fuldskala output (0°C til 85°C) @ VS = 5,0V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Fuldskala spændvidde (0 ℃ til 85 ℃) @ VS=5,0V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Fortsæt Tabel 1. Driftskarakteristika (VS = 5,0 Vdc, TA = 25°C, medmindre andet er angivet)
| Parametre | Symbol | Min | Typ | Maks | Enhed |
| Nøjagtighed (0°C til 85°C) | — | — | — | 2.5 | %V FSS |
| Svartid | tR | — | 2.5 | — | ms |
| Opvarmningstid | — | — | 100 | — | ms |
| Offset stabilitet | — | — | 0.25 | — | %V FSS |

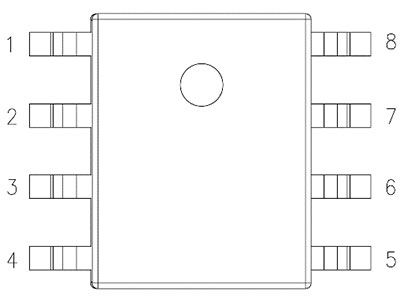

1. Emballage og pindefinition (MCP-J11)
| Beskriv | NEJ. | Pin definition | Beskriv | |
 | 1 | N/C | ledig | |
| 2 | UD | output | Skal hænge i luften | |
| 3 | N/C | Ledige | ||
| 4 | GND | jordforbindelse | ||
| 5 | VDD | strømforsyning | ||
| 6 | N/C | ledig | ||
| 7 | SCL | Seriel ur linje | ||
| 8 | SDA | SDA |
Tabel 1.1 Pin Definition Relation
Bemærk:
1.J10：7&8 # stifter skal hænge i luften
2.J11：2 # pin skal være suspenderet i luften
2. Tekniske specifikationer
2. Tekniske specifikationer
| parameter | underskrive | minimumsværdi | Typiske værdier | Maksimal værdi | enhed | noter |
| start nulstilling | VDDPOR | 2.8 | V | |||
| Arbejdsstrøm | Iavdd | 2 | 3 | mA | Arbejdstilstand | |
| 200 | nA | Standby strøm | ||||
| ADC opløsning | RERAW | 24 | Bits | |||
| Udgangstryk nøjagtighed 1,2 | ACC | 1 % | %FS | 0°C ~ 60°C | ||
| 1,5 % | %FS | -20°C ~ 70°C | ||||
| Strøm til tiden | TUP | 100 | ms | josterbar | ||
| Opbevaring af EEPROM-data | Tlive | 10 | år | @125℃ |
1. Nøjagtighed omfatter ikke-linearitet, temperaturhysterese og trykhysterese;
2. Fuld levetidsnøjagtighed baseret på 1000 timers HTOL-, LTOL-, HTSL-, THB- og PCT-test;
2.2.I 2 C Elektriske egenskaber
| Parameter | underskrive | minimumsværdi | Maksimal værdi | enhed | noter |
| ur frekvens | fBsclB | 1 | MHz | R=1K | |
| Ur lav puls vedligeholdelsestid | tBLÅB | 0.52 | os | ||
| Ur høj puls vedligeholdelsestid | tBHØJB | 0.24 | os | ||
| SDA etableringstidspunkt | tBSUDATB | 0.1 | os | ||
| SDA holdetid | tBHDDATB | 0.0 | os | ||
| Etableringstid ved begyndelsen af hver session | tBSUSTAB | 0.24 | os | ||
| Vedligeholdelsestid for starttilstand | tBHDSTAB | 0.24 | os | ||
| Stop tid, fastlæg tid | tBSUSTOB | 0.24 | os | ||
| Intervaltiden mellem to kommunikationer | tBBUFB | 0.52 | os |
