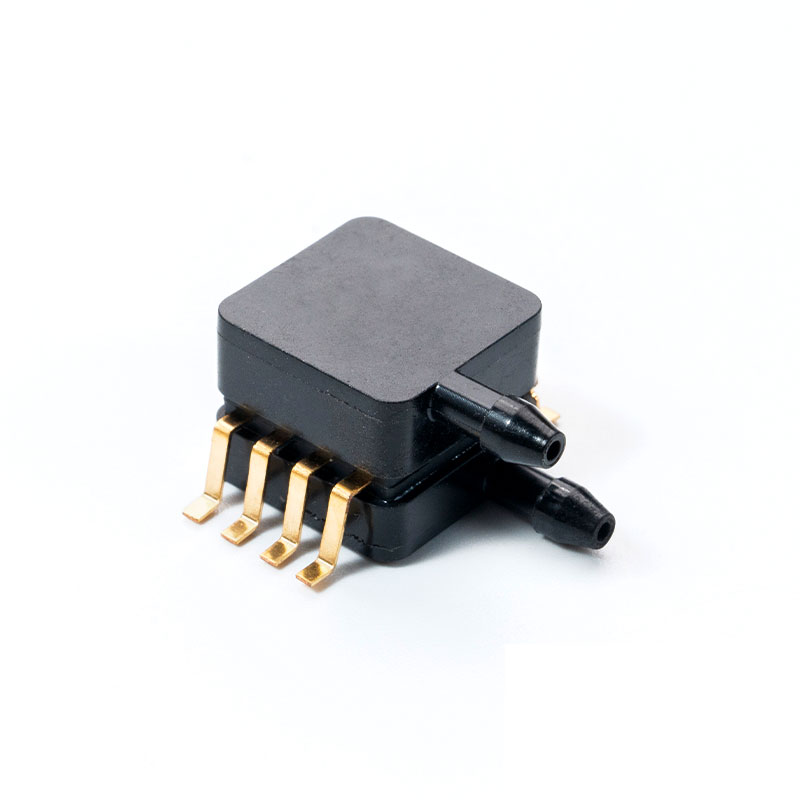

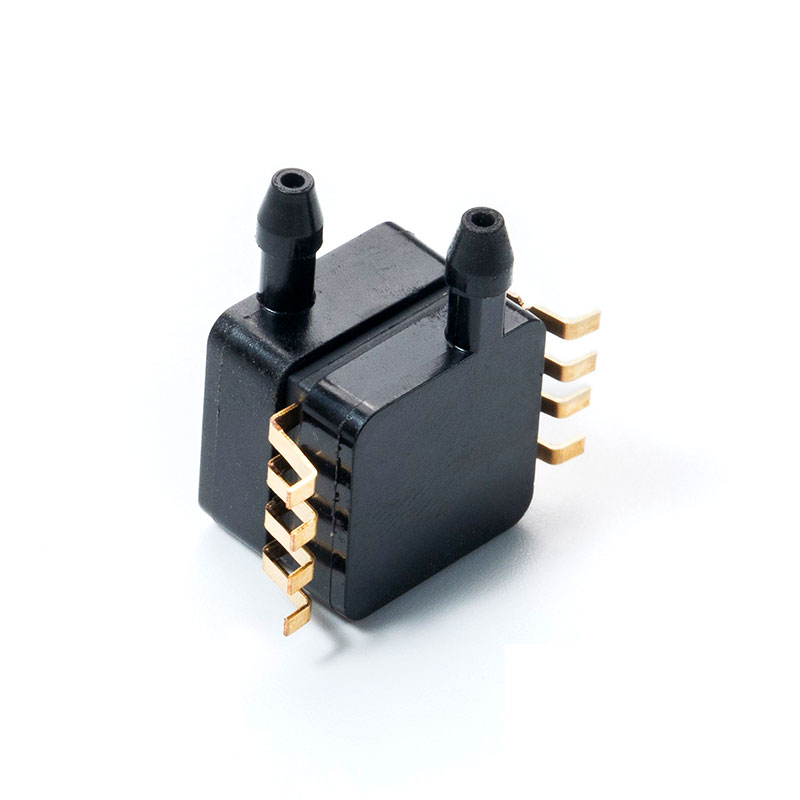

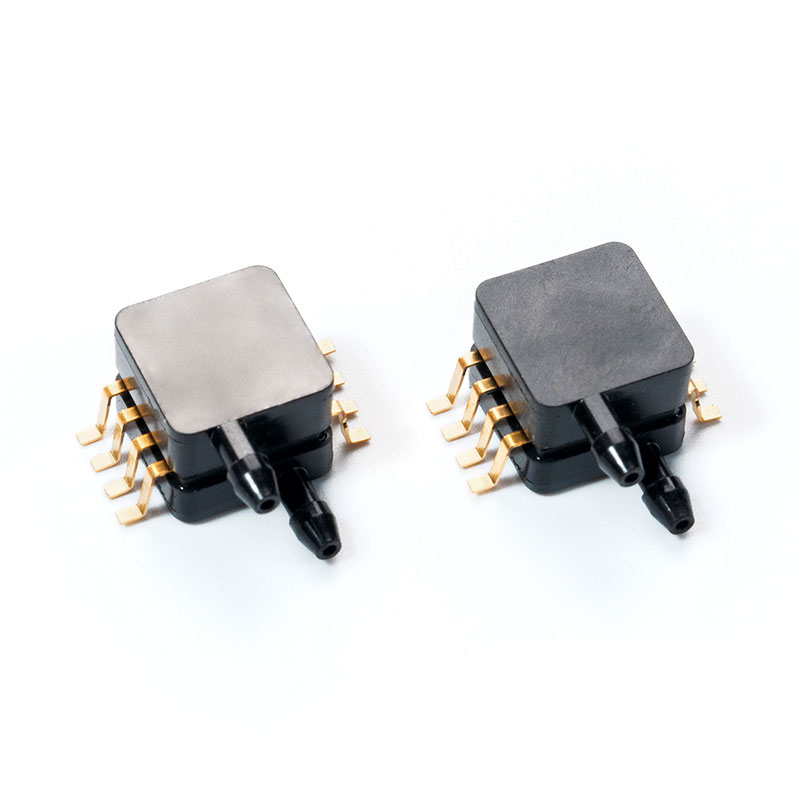

2. De analoge output tekniske parametre
Tabel 3. Analog output specifikationer
(VS = 5,0 Vdc, TA = 25 °C, medmindre andet er angivet.)
| Karakteristisk | underskrive | Min. | Typ. | Maks. | Enhed |
| Trykområde 1 | P OP | -5 | 5 | kPa | |
| Forsyningsspænding 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Forsyningsstrøm | jeg o | - | 3 | 10 | mAdc |
| Trykforskydning3(10 °C til 60 °C) @ VS = 5,0 Volt | 0.155 | 0.2 | 0.245 | ||
| Fuldskala output 4 | 4.655 | 4.7 | 4.745 | ||
| Fuldskala spændvidde (VFSS) 5 | - | 4.41 | 4,5- | 4.59 | V |
| Nøjagtighed 6 | - | - | 0.025 | - | |
| Følsomhed | 0.45 | V/kPa | |||
| Driftstemperaturområde | Tstg | –40 | — | 85 | °C |
| Responstid 7 | t R | — | 2.5 | — | ms |
| Tænd tid 8 | 100 | ms |
1. 1,0 kPa (kiloPascal) er lig med 0,145 psi.
2. Enheden er ratiometrisk inden for dette specificerede excitationsområde.
3. Offset (Voff) er defineret som udgangsspændingen ved det mindste nominelle tryk.
4. Fuldskala output (VFSO) er defineret som udgangsspændingen ved det maksimale eller fulde nominelle tryk.
5. Fuldskala-spændvidde (VFSS) er defineret som den algebraiske forskel mellem udgangsspændingen ved fuldt nominel tryk og udgangsspændingen ved minimum nominel
6. Nøjagtighed (fejlbudget) består af følgende:
• Linearitet: Outputafvigelse fra et lineært forhold med tryk over det specificerede trykområde.
• Temperaturhysterese: Outputafvigelse ved enhver temperatur inden for driftstemperaturområdet, efter at temperaturen er cyklet til og fra minimum eller maksimum driftstemperaturpunkter, med nul differenstryk anvendt.
• Trykhysterese: Udgangsafvigelse ved ethvert tryk inden for det specificerede område, når dette tryk cykles til og fra det minimale eller maksimale nominelle tryk ved 25 °C.
• TcSpan: Outputafvigelse over temperaturområdet 10° til 60°C i forhold til 25°C.
• TcOffset: Outputafvigelse ved påført minimalt nominelt tryk over temperaturområdet 10° til 60°C i forhold til 25°C.
• Variation from Nominal: Variationen fra nominelle værdier, for offset eller fuld skala, som en procentdel af VFSS, ved 25 °C.
7. Responstid er defineret som tiden for den trinvise ændring i outputtet til at gå fra 10 % til 90 % af dens endelige værdi, når den udsættes for en specificeret trinændring i tryk.
8. Opvarmningstid er defineret som den tid, det tager for produktet at opfylde den specificerede udgangsspænding, efter at trykket er blevet stabiliseret.
